112年 - 112 交通事業鐵路升資考試_士級晉佐級_技術類（選試電工原理大意）—鐵路：電工原理大意#117246

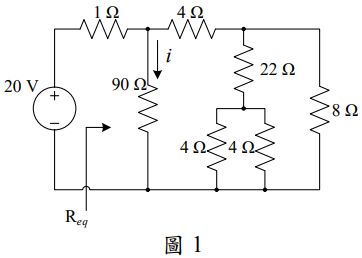

一、請計算圖 1 電路中的電流 i 以及等效電阻 R_eq。（25 分）

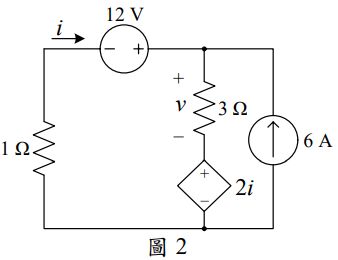

二、請算出圖 2 電路中的電流 i 以及電壓 v。 （25 分）

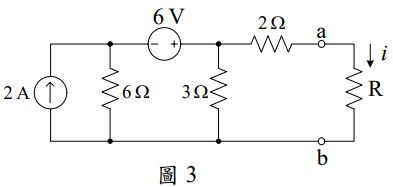

三、請繪出圖 3 電路中 a 與 b 點之戴維寧等效電路與諾頓等效電路，並藉以算出電路中的電流 i。（25 分）

四、如圖4所示電路 ， 其中電壓源 v₁ = 100 cos(377t + 60o) V 與 v₂ = 50 cos 377t V，且 R = 100Ω，請算出電阻 R 所消耗之功率。若改變電壓源 v₂ = 50 V，請算出此時電阻 R 所消耗之功率。（25 分）
