100年 - 100 四技二專統測_電機與電子群電子類_專業科目(二)：數位邏輯、數位邏輯實習、電子學實習、基本電學實習#75929

 3. 一個邏輯閘之真值表如圖(一)所示，其中 A、B、C 為輸入，F 為輸出，請問此為何種 邏輯閘？ (A) NOR 閘 (B) XOR 閘 (C) NAND 閘 (D) XNOR 閘

4. 下列布林代數式之運算，何者有錯誤？ (A) (B) (C) (D)

5. 布林代數式，下列何者為其化簡結果？ (A) (B) (C) (D)

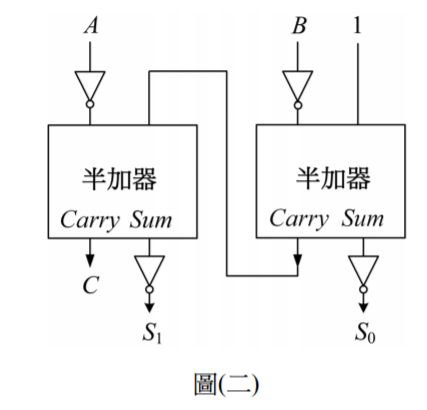

6. 如圖(二)所示之邏輯電路，若 A、B 的輸入均為 1，則下列何者為 S₁與 S₀的輸出？ (A) S₁=0，S₀=0 (B) S₁=0，S₀=1 (C) S₁=1，S₀=0 (D) S₁=1，S₀=1

7. 假設一個組合邏輯電路其輸入為 X、Y，輸出為 A、B、C、D，其真值表如圖(三)所示， 請問此電路功能為何？ (A) 多工器 (B) 解多工器 (C) 編碼器 (D) 解碼器

8. 如圖(四)所示之多工器電路，則下列何者為之布林代數式？ (A) Σ(1, 2, 4, 6, 7 ) (B) Σ( 0, 1, 5, 6 ) (C) Σ(1, 3, 4, 5 ) (D) Σ( 0, 2, 3, 5, 7 )

10.使用負緣觸發 JK 正反器來製作模數為 56 的漣波計數器，至少需使用多少個正反器？ (A) 4 個 (B) 5 個 (C) 6 個 (D) 7 個

12.一個同步計數器電路中，若使用 4 個 JK 正反器及一個 AND 邏輯閘，所有 JK 正反器的 時脈信號連接在一起，一個 JK 正反器所需傳輸延遲時間為 t_f，AND 邏輯閘傳輸延遲時間 為t  _g，則此同步計數器電路之最高工作頻率 f _max 為何？ (A) (B) (C) (D)

15.如圖(五)所示，若要使 F 輸出為 0，則 A、B、C 的輸入為何？ (A) A=0，B=0，C=1 (B) A=0，B=1，C=0 (C) A=0，B=0，C=0 (D) A=0，B=1，C=1

18.如圖(六)所示，若 A₃ A₂ A₁ A₀輸入 1010，C 輸入 1，則下列何者為 B₃ B₂ B₁ B₀之輸出？ (A) 0101 (B) 1010 (C) 0011 (D) 1100

19.如圖(七)所示為 1 對 2 解多工器電路，若 S = 1，則下列何者是 Y₁、Y₀的輸出？ (A) Y₁=D，Y₀=1 (B) Y₁=D，Y₀=0 (C) Y₁=1，Y₀=D (D) Y₁=0，Y₀=D

20.如圖(八)所示之電路，將 Reset 輸入 0 及輸入時脈信號 CLK，使 Q₁ Q₀輸出成為 00 後， 再將 Reset 輸入 1。此電路在 CLK 驅動下，Q₁ Q₀將以下列何種順序來計數？ (A) (B) (C) (D)

23如圖(九)所示為異步計數器，若 CLK 的一個時脈週期為1.25 μs，則 Q_B的輸出頻率為何？ (A) 800kHz (B) 400kHz (C) 200kHz (D) 100kHz

25.二極體整流電路如圖(十)所示，假設 D₁ 、 D₂ 為理想二極體，下列何者為輸出電壓Vo 的 波形？ (A) (B) (C) (D)

26.二極體截波電路如圖(十一)所示，假設 D 為理想二極體，則使用示波器量測到的Vo 近似 波形為何？ (A) (B) (C) (D)

27.一個量測電晶體特性的電路如圖(十二)所示，若電晶體 β = 50 ， R_B = 100kΩ，求 RC 值 為何？ (A) 5 kΩ (B) 10kΩ (C) 15 kΩ (D) 20kΩ

28.如圖(十三)所示，若電晶體工作在線性區且Q1之β ＝100， BI 之表示式為何？ (A) (B) (C) (D)

29.共射極電路如圖(十四)所示，若V_CE =6V，V_BE =0.7V， 則電晶體之β 值約為多少？ (A) 104 (B) 123 (C) 133 (D) 145

32.在電晶體放大電路的各種組態中，共汲極放大電路與下列何種組態的放大電路之特性 最相似？ (A) 共射極 (B) 共集極 (C) 共基極 (D) 共閘極

33.a增強型 MOSFET 之共源極放大電路如圖(十五)所示，電路已偏壓於飽和區，若 MOSFET 之臨界電壓 V_T = 1 V、元件參數 K = 0.5 mA/V² 、閘極偏壓 V_GS = 3 V，則放大電路之電壓 增益約為多少？ (A) - 4 (B) - 6 (C) -10 (D) -15

34.如圖(十六)所示的電路，若 R₁=R₂，R_i=R_f，則電路之輸出V_o值為何？ (A) (B) (C) (D)

36.如圖(十七)所示的電路，求輸出電壓V_o 之值為何？ (A) - 1.9 V (B) - 0.95 V (C) - 1.5 V (D) 2 V

38.如圖(十八)所示的電路，流過6 Ω 電阻的電流為何？ (A) 8mA (B) 10mA (C) 12mA (D) 16mA

39.一個電容器標示為 203M，其電容值為何？ (A) 0.02 μF± 20 %  (B) 0.03μF ±15 %  (C) 0.0203μF± 10 %  (D) 0.023μF± 5 %

41.示波器量測交流電壓 V₁ 與 V₂ 的波形如圖(十九)所示，下列 V₁ 與 V₂ 的相位關係之敘述 何者正確？ (A) V₁電壓相位落後 V₂電壓相位 約 20 度 (B) V₁電壓相位領前 V₂電壓相位 約 45 度 (C) V₁電壓相位領前 V₂電壓相位 約 20 度 (D) V₁電壓相位落後 V₂電壓相位 約 45 度

42.如圖(二十)所示的電路，求V_o 之電壓為多少？ (A) 2V (B) 3V (C) 4V (D) 5V

43.一個 RC 充放電之電路如圖(二十一)所示，直流電壓源 E 等於 10 V，若一開始開關 K 接於 1 的位置，且電容器 C 之初始電壓為 0 V，經過 20 個 RC 時間常數後，開關切換至 2 的位置，再經過 10 秒後，電容器之端電壓V_o 之值約為多少？ (A) 0V (B) 0.6V (C) 1V (D) 2V

44.惠斯登電橋如圖(二十二)所示，若 R_A = 20 kΩ、R_B = 100 kΩ，當電橋平衡時 R_Y = 4R_A， 求 R_X之值為何？ (A) 16kΩ (B) 20kΩ (C) 40kΩ (D) 50kΩ

48.如圖(二十三)所示的電路，交流電源電壓為， 電流 ，則負載Z_L 的特性為何？ (A) 電感性 (B) 電容性 (C) 電阻性 (D) 無法判定
