1. 儀器為施行測量的重要工具，應正確的操作並加以維護與保養，以免造成儀器的損壞或影響其正常功能。下列何者對儀器的操作與維護保養是錯誤的行為？ (A) 取出儀器應用雙手，一手抓住望遠鏡管或提把，一手托住儀器基座 (B) 長距離搬運或有安全上的考慮時，應將儀器鎖在腳架上，進行搬運 (C) 使用儀器完畢，調焦螺旋、腳螺旋、經緯儀的微動螺旋均應調整至居中位置 (D) 擦拭儀器，手指應避免碰觸望遠鏡透鏡，以防影響透鏡析光能力 ¯

2. 已知A點與 B 點的三維座標，設置標桿於 A 點上，全測站經緯儀設於 B 點上，在未知點 C 上設置稜鏡，並分別量取兩者儀器高。今由 B 點之全測站經緯儀照準未知點 C 之稜鏡，則 LCD 顯示幕可顯示下列(甲)~(戊)中哪幾個選項？ (甲)∠ABC水平角讀數、(乙)BC 方向垂直角讀數、(丙)BC 水平距離值、(丁)C 點平面座標(E,N)、(戊)C 點高程 (A) (甲)(乙) (B) (甲)(乙)(丙) (C) (甲)(乙)(丙)(丁) (D) (甲)(乙)(丙)(丁)(戊) ¯

3. 在平板儀測繪點位常用的方法中，無須量測距離而能確定測點位置的方法為何？ (A) 交會法 (B) 輻射法 (C) 半導線法 (D) 支距法 ¯

4. 應用電腦繪圖軟體進行導線展點時，若輸入前先行設定北方為零度、順時鐘旋轉角度為正。下列何種輸入方法可以利用已測得之導線各邊方位角與距離等數據，直接於軟體中展繪導線未平差前的概略圖？ (A) 絕對座標法 (B) 相對座標法 (C) 絕對極座標法 (D) 相對極座標法 ¯

5. GPS 單點即時定位，衛星時鐘誤差應選用下列何者資料所提供的參數來加以改正？ (A) 載波 (B) 民用碼 C/A Code (C) 廣播星曆 (D) WGS84 轉換為 TWD67

複選題
6. 已知導線邊 PQ 的方位角 Φ_PQ =150^o ，縱距 ΔN_PQ =400m，P 點的座標為( 100m, 100m)，如圖(一)所示，則 Q 點的座標為何？( √2 =1.414， √3 =1.732)

(A) (- 300m,331m) (B) ( 300m,- 331m) (C) ( 331m,- 300m) (D) (- 331m, 300m)

7. 光波測距儀的測距誤差常以「加常數」與「乘常數」來表示，若一光波測距儀的測距誤差 E 為 ± ( 5 mm + 5 ppm × S ) ，S 為測距長度，其測距精度為 E/S。則以此光波測距儀測量距離長 1000公尺的精度為何？ (A) 1/ 1000 (B) 1/ 5000 (C) 1/ 10000 (D) 1/ 100000

8. 有一導線邊 PQ 的方向角為南偏西 30^o (S30^o W)，則 QP 的方位角 Φ_QP應為幾度？ (A) 30^o (B) 60^o (C) 120^o (D) 150^o

9. 有一天頂距、全圓周式垂直度盤的經緯儀，觀測目標點位 P時，其正鏡讀數 Z1=95^o 40'50"、倒鏡讀數 Z2=264^o 19 '20 "。此一目標點位P之垂直角 VP的正確值應為下列何者？ (A) 仰角 5^o 40'55" (B) 仰角 5^o 40'45" (C) 俯角 5^o 40 '55" (D) 俯角 5^o 40'45 "

10. 設置經緯儀於 B 點，後視 A 點後縱轉望遠鏡定 AB 二已知點延長線時，若正、倒鏡各得不同的 P、Q 二點，則 AB 延長線上的正確點位應為何？ (A) P 點 (B) Q 點 (C) PQ 的中點 (D) PQ 的四分點

11. ，則表中( a )的數值應為何？ (A) 30^o 26'50" (B) 30^o 26'55 " (C) 30^o 27'00" (D) 30^o 27 '25"

12. 承上題，表中( b)的數值應為何？ (A) 30^o 23'38" (B) 30^o 23'39 " (C) 30^o 23'40" (D) 30^o 23 '48"

13. 新建大橋前先進行基準點高程測量，已知大橋兩端點間無法設置轉點，且架設於兩端點的兩部水準儀精度相同。若在一端點進行對向水準測量，獲得後視與前視讀數分別為 a1與 b1，另一端亦進行對向水準測量，獲得後視與前視讀數分別為 a2與 b2，則兩端點高程差為何？ (A) ( a1+a2-b1- b2 )/ 2 (B) ( a1+b2-a2- b1 )/ 2 (C) ( b1+b2-a1- a2 )/ 2 (D) ( a1+b1-a2+b2 )/ 2

14. 進行面積水準測量，由已知高程點引測 A、B、C 與 D 等 4 點，如圖 ( 二 ) 所示。若已知點的高程為 21.000 m，架設水準儀對準已知點，得後視讀數為 2.500 m，若分別對準 A、B、C 及 D，所獲得前視讀數依序為 1.500m、0.500m、1.500m 及 2.500m，則 ABCD 方格範圍內高程為 0.000m 以上的總土方量為何？

(A) 2200m³ (B) 2300m³ (C) 2400m³ (D) 2500m³

15. 某道路縱斷面如圖(三)所示，A 點位於 2K+020，其高程為 36.400m，B 點位於 2K+060，高程為 37.200 m。若 A點之設計高程為 36.500m，而該道路之設計坡度全線為 1％，且由 A 點向 B 點方向升高，則 B 點應填土或挖土多少 cm？

(A) 填土 40 cm (B)挖土 40 cm (C) 填土 30 cm (D) 挖土 30cm

16. 所謂的土方是以體積計算，通常單位為 m³ 。有一多角立體如圖(四)所示，其兩端之斷面相互平行，斷面積分別為 A_a與 A_b，且兩端斷面之間距為 L，若採用平均端面積(平均斷面)法，則該多角立體的體積為何？

(A) L×(Aa+Ab )/ 4 (B) L×(Aa+Ab )/ 3 (C) L×(Aa+Ab )/ 2 (D) L×(Aa+Ab )

17. 已知 A、B 兩點的高程分別為 101.271 m、101.157 m。若由 A 點向 B 點實施水準測量，觀測得到後視讀數的總和為 36.730m；前視讀數的總和為 36.842m，則其閉合差絕對值為何？ (A) 0.001m (B) 0.002m (C) 0.012m (D) 0.014m

18. 利用水準儀進行基樁樁頭高程檢核，已知基準點的高程為 20.325 m，樁頭的設計高程為 22.455m。今將水準尺置於基準點，所得水準尺的讀數為 2.415m，再將水準尺設立於樁頭上，則樁頭上水準尺的讀數應為何，樁頭高程才能滿足設計的要求？ (A) 0.185m (B) 0.285m (C) 0.385m (D) 0.485m

19. 以木樁法檢驗水準儀視準軸是否水平，在檢驗場地中佈設 A、B 兩點並分別立設水準尺， A 點在左而 B點在右，保持 AB間的距離為 20m。首先，將水準儀設置於 A、B間中點處，測得到 A 點水準尺讀數 1.320 m，B 點水準尺讀數 1.653 m；再將水準儀設置於 A 點左方 2 m、且距B點 22m 處，測得到A點水準尺讀數 1.625m，B 點水準尺讀數 1.970m，由此檢驗得到視準軸誤差。原 B 點水準尺讀數 1.653m，應修正為下列何者？ (A) 1.640m (B) 1.647m (C) 1.659m (D) 1.664m

20. 測量中，一般距離量測的方法有： ( 甲 ) 步測法、( 乙 ) 視距測量、( 丙 ) 普通捲尺測量與 (丁)電子測距測量，依其量測的精度由低至高的方式排列，則正確的順序為何？ (A) 甲乙丙丁 (B) 甲丙乙丁 (C) 乙甲丙丁 (D) 乙丙甲丁

21. 根據 CNS 國家標準之規定，圖紙 A0 規格的大小尺度為何？ (A) 841×1189mm (B) 594×841mm (C) 728×1030mm (D) 1030×1456mm

22. 有關剖視圖中之割面線描述，下列何者不正確？ (A) 割面線可以轉折，兩端及轉折處為粗實線，中間以細鏈線連接 (B) 割面線僅表示剖面之位置，不須標示其方向性 (C) 割面線兩端需伸出視圖外約 10mm (D) 若有許多割面時，應以大寫拉丁字母區別之

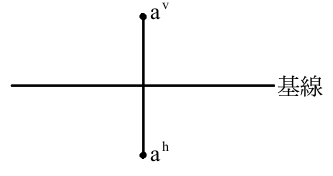

23. 空間一點 A 的水平投影為 a ^h ；垂直投影為 a ^v ，將水平投影面順時針旋轉 90^o即為 A 點的點投影。若 A 點的點投影如圖(五)所示，則 A 點在第幾象限？

(A) 第 I 象限 (B) 第 II 象限 (C) 第 III 象限 (D) 第 IV 象限

24. 凡物體均有一定的形狀，可由三度空間量度，而三度空間一般包括物體的高度、寬度及深度三種尺寸。下列何種視圖可表示物體之高度、深度？ (A) 前視圖 (B) 仰視圖 (C) 俯視圖 (D) 側視圖

25. 下圖(六)依據第三角法，由箭頭指示方向選出正確的俯視圖？

26. 正立方體之等角投影圖，係在水平旋轉 45^o 並由後方提升垂直旋轉 35^o 16 '後，再從正前方觀看時，其寬、高、深的邊長均相等。若正立方體之邊長為 L，則等角投影圖中之邊長為何？ (A) 0.75L (B) 0.82L (C) 0.9L (D) L

¯ 27. 下圖 ( 七 ) 係採用第三角法繪製之某一立體物的前視圖與右視圖，請就下列答案中選擇正確的俯視圖？

28. 已知一立體之三視圖如圖(八)所示，則此三視圖所呈現立體的表面共有幾個三角形平面？

(A) 6個 (B) 7個 (C) 8個 (D) 9個

29. 有關剖視圖特性的描述，下列何者不正確？ (A) 對稱物件的半剖視圖，是以中心線為界，其中一半畫剖視圖，表示內部形狀；另一半則以對稱之虛線表示之 (B) 繪製旋轉剖視圖時，當割面旋轉後，剖面的真實形狀，不會因原視圖之輪廓線而改變其外形 (C) 若一物件有不均勻之形狀，無法以旋轉剖面清楚表達時，可以用移轉剖面方式，將旋轉剖面沿割面線方向，移出繪於原視圖外 (D) 局部剖視圖中，以不規則之連續線條繪出之折斷線，其作用在表達剖面與非剖面之分界

30. 如圖(九)所示為一肋構件，當割面沿肋的中心線剖切時，其全剖面表示法，下列何者正確？

31. 有關尺度標註的描述，下列敘述何者不正確？ (A) 同張圖紙應以一種比例為原則，但如有特殊情況下，亦可在不同視圖下方以書寫不同比例的方式表達之 (B) 長度的尺度標註，不論標註部位寬窄，標註箭頭均不得畫在尺度界線外側 (C) 若遇有多個連續狹窄部位在同一尺度線上，其尺度數字可以高低兩排交錯書寫之 (D) 凡圓或大於半圓之圓弧，應標註其直徑，半圓得標註其半徑或直徑

32. 某一錐度為 1： 5 的圓錐構件，長度為 200 mm，若較小端半徑為 10 mm，則較大端直徑為何？ (A) 30mm (B) 40mm (C) 50mm (D) 60mm

33. 以一點透視繪製一個長方形房間之室內透視圖，一次最多可呈現出此房間多少面？ (A) 3 個 (B) 4 個 (C) 5 個 (D) 6 個

34. 根據透視圖的投影原理，物體、畫面與視點之相對前後位置如何排列，可繪出最大之透視圖？ (A) 物體、畫面、視點 (B) 視點、畫面、物體 (C) 視點、物體、畫面 (D) 畫面、視點、物體

35. 繪製建築物透視圖時，視點的高度應設定在下列何種高度，最能獲得接近人類視覺的常態效果？ (A) 2m 以上 (B) 1.5~1.8m (C) 1~1.2m (D) 1m 以下

36. 有關透視圖之基本特性，下列敘述何者不正確？ (A) 近大遠小 (B) 近長遠短 (C) 不須標註尺度 (D) 可顯示物件實際尺寸

37. 垂直於一個主要投影面，而傾斜於另兩個主要投影面的平面稱為什麼？ (A) 單斜面 (B) 複斜面 (C) 正面 (D) 側面

38. 繪製一個正方形底座的金字塔時，當底座與水平投影面平行，在前視圖、俯視圖或側視圖三個主要視圖中，若不計虛線，不可能出現下列何種情況？ (A) 1 個三角形 (B) 2 個三角形 (C) 3 個三角形 (D) 4 個三角形

39. 工程圖中虛線之繪製方法，下列何者為正確圖形？

40. 有關工程圖「線條」的繪製原則，下列敘述何者正確？ (A) 當不同類型線條重疊時，優先順序應為：虛線、粗實線、尺度線、折斷線 (B) 當剖面線與尺度線重疊時，必須以剖面線為優先 (C) 延伸線係自房屋或物體向外延伸之線條，應以細實線繪製 (D) 虛線與虛線成丅型相交時，其交點應留出空隙，絕對不可相交
