101年 - 101 地方政府特種考試_四等_電子工程：電子儀表概要#31956

科目：電子儀表概要 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (7)

⑴解釋何謂 dB 與 dBm。（10 分）；
⑵計算 23dBm 等於多少功率。（5 分）
【已刪除】二、有一電壓計其靈敏度為 150Ω/V 並有三個檔位，20V、40V 及 60V。當接上一測試 電路如圖一，電壓計設在 20V 檔位並讀到 2.5V，計算 Rx 值。（20 分）
⑴求由檢流計兩端看進去的戴維寧等效電路（15 分）；
⑵計算因電路不平衡而引起的檢流計偏轉。（15 分）

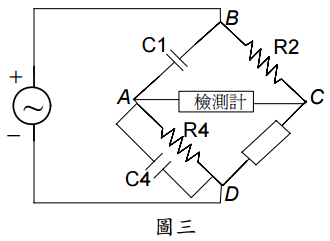

【已刪除】四、如圖三所示，有一電橋平衡於 2000Hz 時，其各數據如下：A、B 之間為電容 0.4μF； B、C 之間為電阻 600Ω；C、D 之間元件未知；D、A 之間為電阻 400Ω並聯電容 0.2μF。若將 C、D 之間未知元件考慮為一等效 RL 或 RC 串聯電路，請確定其為 R、L 或 R、C 串聯電路，並求其參數值。（20 分）
【已刪除】五、有一含有 3Ω寄生電阻的線圈接在 Q 表如圖四所示。如果共振的電容值為 50pF 且共 振現象發生在振盪器頻率為 10MHz，並且已知由於有額外的電阻 R 所導致誤差為 3.22%，求 R 值。（15 分）
