101年 - 101 專技高考_造船工程技師：船體結構學#26288

科目：技師◆ 船體結構學 | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：技師◆ 船體結構學

選擇題 (0)

申論題 (5)

一、船體結構常用材料主要有鋼材、鋁材與複合材料三大類，請就其材料彈性係數（elastic modulus）、強度（strength）、伸長率（ductility）、韌性（toughness）、彈性能量 （resilience）、腐蝕（corrosion）進行說明，並比較其優劣。（20 分）
二、在靜水條件下，船體總重量需等於船體總浮力。請就一船體幾何為船艏與船艉尖細、 船舯肥胖形狀，分別說明並繪製船體之重力曲線、浮力曲線、剪力曲線及彎矩曲線。 （20 分）

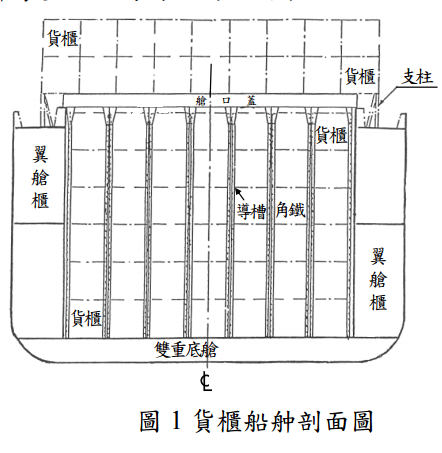

【已刪除】三、圖 1 所示為一貨櫃船舯剖面圖，請說明貨櫃船裝載內容、使用方式、船體結構承受 負荷、結構強度設計考量重點為何？（20 分）

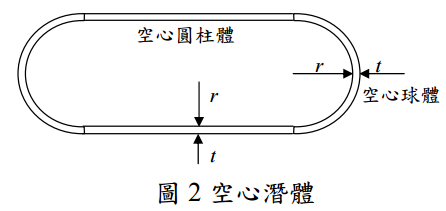

【已刪除】四、一水中圓柱狀空心潛體，其兩側各與一半球狀空心殼體接合（圖 2），此空心潛體 承受水壓 p 作用，假設殼體厚度為 t，半徑為 r。試求圓柱狀空心殼體所承受之軸向、 圓周方向之正向應力、剪應力為何？半球狀空心殼體所承受之正向應力、剪應力為 何？此空心潛體承受之最大正向應力、最大剪應力為何？（20 分）

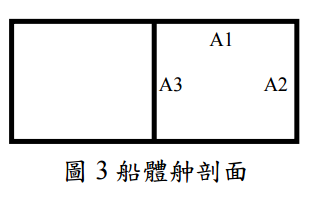

【已刪除】五、若將船體結構視為一樑結構，請依據樑之彎曲理論、剪切理論及扭轉理論，簡易計 算並說明圖 3 所示船體舯剖面各結構元件 A1、A2、A3 對彎曲強度、剪切強度及扭 轉強度之重要性（設船寬 B、船高 H、板厚 t）。（20 分）
