98年 - 98 專技高考_造船工程技師：船體結構學#35596

科目：技師◆ 船體結構學 | 年份：98年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：技師◆ 船體結構學

選擇題 (0)

申論題 (8)

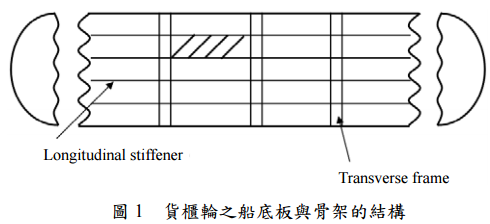

【已刪除】一、圖 1 為一貨櫃輪之船底板與骨架的結構，如此船在波浪中進行，試問圖中斜線區的 板承受了那些荷重（loads）請將這些荷重列出？並詳細說明可用何種方法來分析這 些荷重？（20 分） Longitudinal stiffener Transverse frame 圖 1 貨櫃輪之船底板與骨架的結構
二、繪圖說明應力與應變關係曲線中船舶材料各種強度的意義。（20 分）

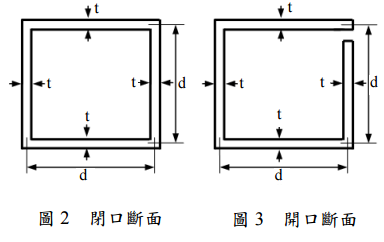

【已刪除】三、船體斷面結構一為閉口斷面，另一為開口斷面分別如圖 2、圖 3 所示，已知 d＝20 cm， t＝2 cm，試問此兩種船體斷面在相同扭矩作用下，扭角相差多少倍？（20 分）
⑴最大縱向彎曲力矩發生於何處？最大縱向彎曲力矩為何？
⑵最大縱向剪力（shear force）發生於何處？最大縱向剪力為何？
⑶最大縱向彎曲力矩發生處的最大正向應力（normal stress）發生於何處？最大縱向 彎曲力矩發生處的最大正向應力為何？
⑷最大縱向剪力發生處的最大剪應力（shear stress）發生於何處？最大縱向剪力發 生處的最大剪應力為何？
【已刪除】五、試計算圖 5 與圖 6 兩工字樑（船體結構中之樑結構）在相同彎矩作用下所承受強度 何者較佳？並說明之。（20 分）
