97年 - 97 專技高考_造船工程技師：船體結構學#36337

科目：技師◆ 船體結構學 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆ 船體結構學

選擇題 (0)

申論題 (7)

一、在計算船體結構強度時，通常分 3 個階段或階層來分析，第一層分析稱（初步）主 要行為分析（primary behavior），第二層分析稱次級行為分析（secondary behavior）， 第三層分析稱第三級行為分析（tertiary behavior）。請試說明這 3 層級的行為，其 中包含其外力來源的考量，計算的部位的圖示與說明，以及可求取的資訊（如…應 力），最後說明各層級所使用的計算理論（theory）。（25 分）
【已刪除】二、殘餘應力（residual stress），是如何產生的？一般在運用有限元素方法來計算船體 強度時，有考慮到殘餘應力嗎？以一邊銲（edge welds）的圖型（如下圖），說明 何處的板是受拉伸應力（tension）？何處是受壓縮應力（compression）？（以 A-B 段 、B-C 段等來區分）（20 分）
⑴中性軸（Neutral Axis）
⑵慣性矩（Moment of Inertia）
⑶剖面模數（Section Modulus, SM）：含甲板（deck）與底板（bottom）之 SM
⑷當此斷面受力矩為 4000N‧m 時，請求出σ deck、σ bottom之最大應力。
單位:mm

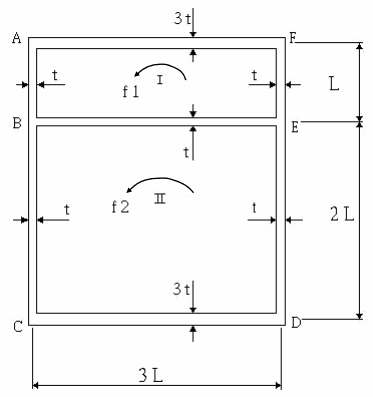

【已刪除】四、試求下圖所示薄壁雙閉室剖面之自由扭轉的抗扭慣性矩。（30 分） 環流方程式: 布雷特（Bredt）公式: ，Mt 為扭矩（torsional moment）
