101年 - 101 身心障礙特種考試_三等_機械工程：工程力學（包括靜力學、動力學與材料力學）#26417

科目：工程力學(含靜力學、動力學與材料力學) | 年份：101年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (8)

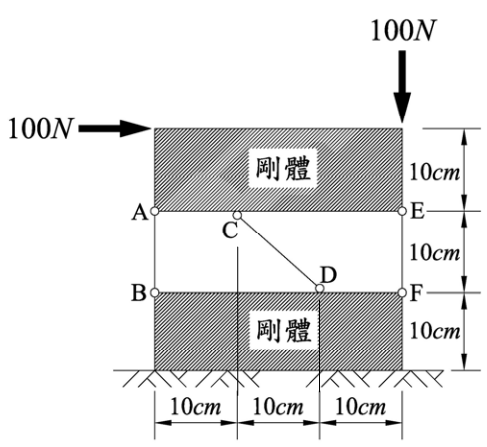

【已刪除】一、有兩個剛體利用三支二力桿 AB、CD 以及 EF 來連接，其所受外力如圖所示，試求 此三支二力桿所受之力。（20 分）
⑴正方形薄板的加速度為何？
⑵鋼線 BF 和鋼線 CG 所受之拉力為何？（20 分）

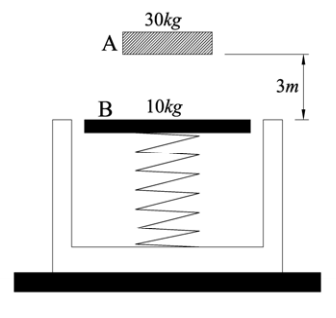

【已刪除】三、有一 30 kg 的質塊，從 3 m 高落下，並掉落在質量為 10 kg 的秤盤上，假設此撞擊係 完全塑性，彈簧的彈性常數為 10 kN/m，試求此秤盤的最大位移量為何？（20 分）

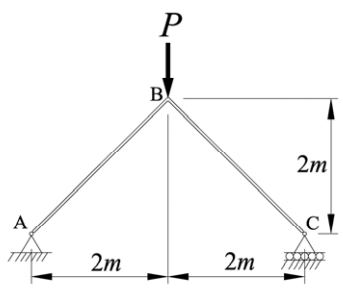

【已刪除】四、有一由兩相同鋼管經焊接組合而成之剛性構架，已知鋼管內部的直徑為 22 cm，而 外部的直徑為 25 cm。當外力 P＝20 kN 時，試求構架中鋼管所受的最大拉應力及最 大壓應力。（20 分）
⑴位於 A 點的旋轉角，
⑵位於 B 點的撓度，
以及⑶位於梁中點的撓度。（20 分）
