101年 - 101 身心障礙特種考試_四等_電子工程：電子儀表概要#34142

科目：電子儀表概要 | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (5)

【已刪除】當R2 ＝50 Ω，分別求指針在FSD、

FSD位置時所測得R_x之電阻值。（24 分）

二、承第一題，當電池電壓下降到E＝2V時，求可變電阻R₂應被調到多少歐姆值，才能使此歐姆計測得與第一題相同的R_x值。（16 分）

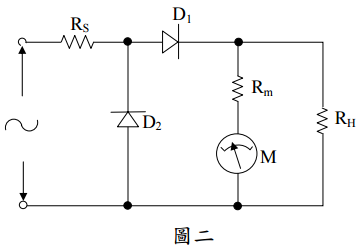

【已刪除】三、圖二係一半波整流之交流伏特計，其中表頭M之指針FSD電流為 40 μA，R_m＝1.5 kΩ，二極體導通壓降為 0.7 V。當表頭指針在

FSD時，D₁二極體必須有 80 μA之順向電流。求R_S（10 分）與R_H（10 分）使得此伏特計FSD可測 60 V（rms)。

四、使用表頭滿刻度 50 mA 時準確度為± 2%的安培計測量電阻值 1.2 kΩ 的負載，其中電阻準確度為± 5%。當安培計指針為 25 mA 時，求電阻上消耗的功率是幾瓦特？（5 分）功率準確度是多少百分比？（10 分）安培計與電阻該如何聯接？（5 分）

【已刪除】五、圖三係一信號端、1：1 探測棒（Probe）以及示波器端的等效電路圖，其中V_s＝2 V， R_s＝500 Ω，R_i＝1.2 MΩ，C_i＝20 pF，以及C_c＝100 pF。當信號頻率為 60 Hz時，求示波器端電壓Vi是幾伏特？（12 分）再求示波器端電壓（V_i）比信號端電壓（ V_s）低 3 dB時的頻率？（8 分）
