101年 - 101 高等考試_三級_水利工程：渠道水力學#26219

科目：公職◆渠道水力學 | 年份：101年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：公職◆渠道水力學

選擇題 (0)

申論題 (9)

⑴試推求臨界水深並判定該渠流 為臨界流、超臨界流或亞臨界流之流況？（10 分）
⑵若該渠道下游渠床下降一高度 Δ z的階段，試以比能曲線圖說明水深的變化。（10 分）
⑴證明矩形渠道之最佳水力斷面滿足：水深 y 為渠寬 b 之半（即 b=2y）之關係。 （10 分）
⑵已知矩形渠道之曼寧n值、河床縱坡S與斷面積 50 m2 ，試求其最大流量、寬度與 深度。（10 分）
⑴流量比尺（原型：模型）與長度比尺之關係。（10 分）
⑵適合採用之長度比尺與模型堰高為何？若實驗量測得之堰頂水深為 2 cm，則相當 於現地水深多少？（10 分）

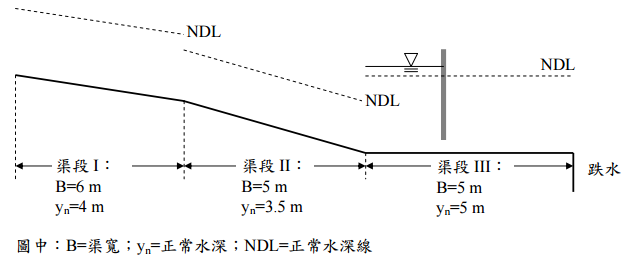

【已刪除】四、一矩形斷面渠道，渠床坡度有三階段（I、II、III）變化，如下圖所示。渠段 III 有 一閘門，閘門底部開口 1 m，試推求各渠段之臨界水深，並畫出水面線（須註明水 面曲線型式）。已知渠段 I 之水平距離長 500 m、落差 1 m、水深 4 m、渠寬 6 m、 曼寧 n 值=0.02。（20 分）
⑴一渠寬 3 m之矩形渠道，水深 3.2 m，流量 8.5 m3 /s。若於渠底蓋一寬頂堰，並使 堰頂發生臨界流流況。試推求臨界流之流速？該堰堰高應為多少？（10 分）
⑵若自堰頂起算之能量水頭高H，假設無落差損失，則單位寬度流量q =αH β ，請 問  α =？（單位m1/2/s），β =？（10 分）
