101年 - 101 高等考試_三級_汽車工程:機動學#44917
科目:
機動學 |
年份:
101年 |
選擇題數:
0 |
申論題數:
10
試卷資訊
所屬科目:
機動學
選擇題 (0)
申論題 (10)

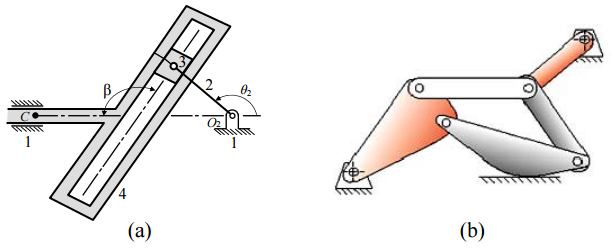

【已刪除】一、下圖(a)(b)為兩個平面機構,請分別找出這兩個機構的自由度,並說明各機構之連桿 數目及 1 個自由度與 2 個自由度的接頭數目。(20 分)
⑴此機構作動時,是否至少會有一根連桿可以做 360 度旋轉?(5 分)
⑵請畫出r
4
桿在兩個極限位置時的機構狀態(10 分),及計算出r
4
桿在兩個極限位 置間的可轉動角度(請以度表示)。(5 分)

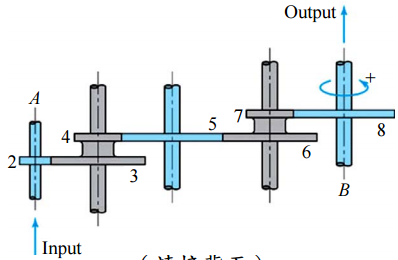

【已刪除】三、下圖為一複合齒輪系示意圖,各齒輪的齒數為N2、N3、N4、N5、N6、N7 及N8, 請利用這些齒數找出齒輪 8/齒輪 2 轉速比(ω
8
/ω
2
)的表示式。(10 分)
⑴齒輪 3 的齒數(N3)應為多少?(10 分)
⑵若齒輪 1 固定不轉動,那齒輪 4/行星臂 2 的轉速比為多少?(10 分)
⑴設計時壓力角要接近 90 度還是接近 0 度比較好?請說明原因。(5 分)
⑵增大滾子的直徑對壓力角的影響為何?(5 分)
⑴從動件最大速度絕對值為多少?(5 分)是在那個凸輪角度?(5 分)
⑵從動件最大加速度絕對值為多少?(5 分)是在那個凸輪角度?(5 分)
