99年 - 99 高等考試_三級_汽車工程：機動學#46842

科目：機動學 | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機動學

選擇題 (0)

申論題 (6)

一、何謂曲線平移運動（curvilinear translation motion）？（5 分）試列舉出兩種曲線平 移運動的例子。（5 分）
二、試繪簡圖說明何謂「右旋螺紋（right-handed thread）」？（5 分）何謂「左旋螺紋 （left-handed thread）」？（5 分）

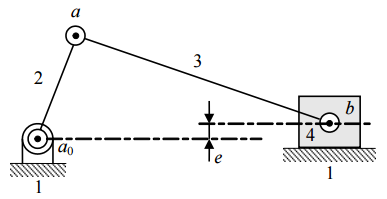

三、如下圖所示之偏位滑件曲柄機構（offset slider-crank mechanism），滑件在兩極限位 置間的距離稱為衝程（stroke）。若a0a＝20 mm，ab＝50 mm，偏位量e＝15 mm， 試求滑件的衝程。（20 分）

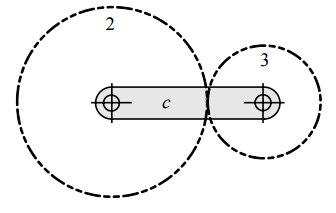

四、如下圖所示之齒輪系，齒輪 2 與齒輪 3 嚙合，並分別以旋轉對和齒輪架c鄰接。齒輪 2 的軸樞固定，其齒數T2＝30。若齒輪 2 的轉速為 30 rpm（逆時針方向）、齒輪 3 的 轉速為 130 rpm（順時針方向）、齒輪架的轉速為 30 rpm（順時針方向），試求齒 輪 3 的齒數。（20 分）
五、有一組鏈條傳動裝置，鏈條節距（pitch）為 18 mm、主動輪齒數為 18，被動輪齒數為 12、中心距為 300 mm；主動輪轉速為 200 rpm。若考慮弦線作用（chordal action） 時，試求被動輪在運轉週期中的最小轉速。（20 分）

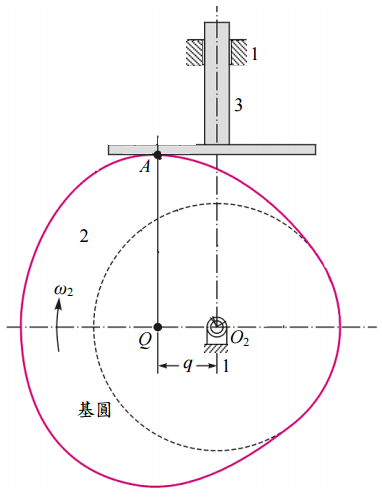

六、如下圖所示之具直動平面型從動件的盤形凸輪機構，凸輪以 300 rpm等速順時針方 向旋轉，其基圓半徑為 40 mm。當凸輪的角位移為 0～120°時，從動件以擺線運動 上升 24 mm；當凸輪的角位移為 120°～180°時，從動件暫停；當凸輪的角位移為 180°～300°時，從動件以擺線運動下降 24 mm；當凸輪的角位移為 300°～360°時， 從動件暫停。從動件和凸輪的接觸點A與凸輪旋轉軸樞O2的水平距離為q。試求在運 轉週期中q的極大值qmax。（點Q是凸輪與從動件的速度瞬心。擺線運動曲線的位移 θ 1 θ 方程式為 ）。（20 分）
