102年 - 102 原住民族特種考試_四等_電子工程：電子儀表概要#34151

科目：電子儀表概要 | 年份：102年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (9)

一、說明有效性、均平方根的定義。（20 分）
⑴求可調電容值調整為多少時，可以使得量測頻寬最大（忽略輸入信號的內阻）？ （10 分）
⑵說明為何這樣調整可調電容可以達到最大頻寬？（10 分）
⑴說明這三種掃瞄模式。（10 分）
⑵其中有兩種可以同時使用，舉例說明其使用方式。（10 分）
⑴要量測 Z2的消耗功率，瓦特計要如何連接？（10 分）
⑵若 Vi=100∠0 (° 伏特)、Z1 = 2+j6(Ω)、Z2 = 4+j2(Ω)，求瓦特計量測 Z2消耗功率的 讀數。（5 分）
⑶求無效功率。（5 分）

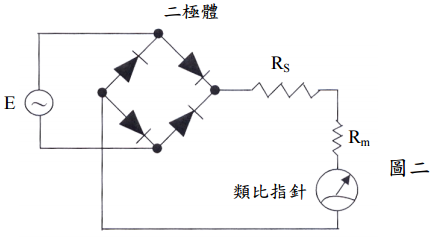

【已刪除】五、如圖二所示，類比指針的 IFSD = 20μA 和其內阻 Rm = 200Ω，且二極體的通過電壓 （Forward voltage）VD = 0.2 V，求滿足交流電壓滿刻度 5 Vrms範圍的串聯阻抗 RS值。 E 代表交流電壓，Vrms 代表電壓的均平方根值（單位伏特），μA 代表微安培。 注意：在全波整流，則 Erms（均平方根值）= 0.707 Ep（峰值）且 Eav（平均值）≒0.9 Erms；在半波整流，則 Eav（平均值）= 0.318 Ep（峰值）。（20 分）
