102年 - 102 嘉義高中科學班科學能力檢定：物理#106566

6. 圖中為一槓桿，轉軸 O 點釘在鉛直牆面上，現調整 A、B、C 三物體達成靜力平衡。若把圖中的 P 滑輪向左移動 至 Q 位置後再調整槓桿成平衡，請問分別單獨調整 B 或 C 兩物體，如何調整才能維持槓桿的平衡？______________ （應選兩項）
(A)物體 B 向右 (B) 物體 B 向左 (C) 物體 C 向右 (D) 物體 C 向左。

18. 質量為 m 的物體原來距地面 h 高處，由靜止開始以加速度 a＝ 鉛直下落到地面(g 為重力加速度)，在物體從 h 高處落到地面過程中，下列敘述中何者正確？（應選兩項）_________ (A)物體的動能增加 mgh (B)物體的重力位能減少 mgh (C)物體的力學能減少 mgh  (D)物體的力學能保持不變 (E)重力對物體作功  mgh

1. 在 1 阿秒的時間內即使快如光速也只能走 0.3 奈米（1 奈米＝公尺），由此可知 1 阿秒相當於__________秒。

3. 某物作加速度運動，其 a-t 圖如下，t=0 時之速度為- 20m /s ，則 t=10 秒時物體移動的位移為_______公尺

5. 如圖，質量 2kg 和 3kg 的兩物體以細繩相連接靜止於光滑水平桌面上，今以 10 牛頓的水平力拉動系統前進歷時 2 秒，途中兩者之間連接的細繩突然斷裂，已知 2kg 的物體末速度為 8m/s，則細繩斷裂的時間點是在力量開始作用 _________秒後。

7. 如圖為一個沿直線運動的質點其速度平方隨位移的變化情況，若位移為 0 時開始計時（t＝0），則 t＝4 秒時速度為 ____________公尺／秒。

8. 圖中 A、B、C 三個質點質量比為 1：2：3 以等間距擺成一直線，若 C 質點所受之萬有引力為 F，則 B 質點所受之 萬有引力為__________F。

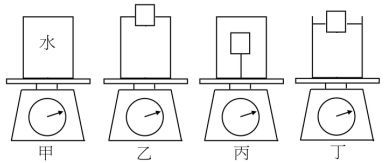

9. 有四個相同的容器，皆置於磅秤上如甲、乙、丙、丁圖所示。甲：加滿水。乙：將一密度小於水的物體置於容器 內並加滿水。丙：將相同的物體以一細繩繫於此容器的底部並加滿水。丁：將丙圖中細繩剪斷。今忽略丙圖中的 細繩體積與重量，則四個磅秤讀數大小關係為___________。(以丁＞甲＞乙＝丙的模式作答)

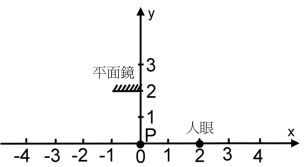

10. 如圖，在 x , y 平面上，人眼位於（2 , 0）處，一平面鏡位於圖示位置上，平面鏡兩端分別位於（－1 , 2）與（0 , 2） 處。ㄧ光源 P 沿 x 軸由原點向－x 方向運動過程中，P 點位置座標在 x＝_________ 到 x＝________ 區間運動時，人眼可以 從平面鏡中看到 P 的像？（全對才給分）

13. 質量相同且溫度皆為  0℃  的甲、乙兩物體，將甲投入一杯 80℃ 熱水中達熱平衡時水溫下降 8℃  ，再將乙也投入後 水溫又再下降8℃  ，求甲、乙兩物體的比熱比為_______________。

14. 有 5 個完全相同的燈泡連結如圖，燈泡規格為 10V、20W，為使每個燈泡兩端電壓皆不超過 10V 的前提下，逐漸 提高電源電壓，求該線路所有燈泡所能發出的最大總功率為________W。

15. 圖中為一均勻的可變電阻 AB，其總電阻為單一電阻 R 的 6 倍，今滑動接點 P，欲使 R 兩邊的電壓為電池電壓的 2/7，則 PA 與 PB 的長度比為____________。

16. 圖中為四個電阻所組成的電路，請問中間安培計的讀數為_________安培。

17. 在同一平面上有 6 根相互絕緣的通電導線，將他們圍成 4 個面積相等的正方形甲、乙、 丙、丁四區，請問四區中穿出紙平面的磁力線數最多的為_________區。
