所屬科目：高中◆資優◆物理
6. 某生在實驗室中用相同的砝碼做虎克定律的實驗，彈簧伸長量和砝碼個數的關係 如圖甲所示。若將懸掛的砝碼浸在如圖乙的水中，再重複上述的實驗，所得的關係圖可能為下列哪一圖？ ___________ (A) (B) (C) (D) (E)
13. 甲乙兩種顏料對各色光反射與吸收的情形如下表所示。則下列敘述正確的有哪些?(A)甲可能為黃色顏料 (B)乙為藍 色顏料 (C)將甲乙兩種顏料等量均勻混合，在日光照射下，最可能呈現的顏色為橙色 (D)將甲乙兩種顏料等量均勻混合，在日光照射下，最可能呈現的顏色為綠色 (E)將甲乙兩種顏料等量均勻混合，在日光照射下，最可能呈現的顏色為黑色。
16. AB 兩種規格的燈泡其電流電壓關係如圖所示，今將四個燈泡連接如圖，其中理 A 4 B1 想電池電壓為 6 伏特，則下列敘述正確的有哪些? (A)A 燈泡的電阻值為 1.5Ω(B)在 0~6V 範圍內，電壓增加，B 燈泡的電阻變小 (C)通過 B1 燈泡的電流為 4 安培 (D)通過 A2 燈泡的電流大於 2 安培 (E)A1 B1 耗電功率相同 。
17. 如圖所示，一圓形金屬線圈自 P1 點自由落下，經過均勻磁場 P2、P3、P4 點，到 P5 點已 P1 完全離開磁場。已知 ，若不計空氣阻力，則下列敘述哪些正確？ (A)在 P2 點運 P2 B 動加速度 a > g (B)在 P3 點運動加速度 a = g (C)在 P4 點運動加速度 a = g (D)由 P1 點 至 P5 點運動時間 (E)運動過程線圈會產生熱能。(註:線圈位於 P2、P4 點時皆只有一半面積在磁場內)

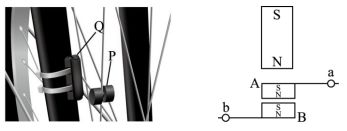

18. 如下左圖所示為自行車有線碼錶，其構造主要由磁石以及感應器(磁簧開關)作為偵測器，磁簧開關是由二片鐵磁性簧片平行放置，尾部有一小部分重疊形成一間隙，當有磁場接近時，兩簧片重疊處會感應極性相反之磁性，此磁性足夠大時就會相吸，如下右圖所示，當 a、b 兩端接通時，即給碼錶一個訊號。若該車輪半徑為 24 吋（1 吋＝2.54公分），磁石每秒經過磁簧開關 4 次，則下列敘述何者正確？(A)輪幅上的 P 為永久磁鐵 (B)前叉上的 Q 為永久磁鐵 (C)磁石經過磁簧開關會產生應電流 (D)車速約為 7.6 公尺/秒 (E)車速約為 15.3 公尺/秒。
19. 如右圖，重物 AB 之間以自然長度為 L0 的輕彈簧連接，手持細繩拉住重物 A，系統保持靜止不動。 在 t0 時刻手突然放開，若重力加速度 g 為定值，且 AB 離地面夠遠，則下列敘述正確的有哪些? (A)放手瞬間，A 的加速度為零。 (B)放手瞬間，B 的加速度為零。 (C)從放手到彈簧長度恢復自然長度以前，A 的加速度漸小。 (D)落下過程，B 的加速度恆小於等於 g (E)落下過程，A 的加速度有可能小於 g。
20. 以下為相同的兩裝置，圓筒固定在水平桌面上，理想彈簧一端固定在圓筒的左端、另一端分別頂著小物體 A、B， 如圖。當彈簧既不被壓縮或伸長時，物體剛好位在圓筒的開口端。今施力使彈簧被壓縮一段距離 d 之後放開，使物 體由靜止被彈出。物體離開圓筒後與彈簧分開，進入有摩擦力的桌面，移動了 L 的距離後停下。若物體 A、B 與桌 面的摩擦係數相同，但與圓筒間摩擦力可不計，且 A 的質量大於 B，則下列敘述正確的有哪些?(A)彈力對物體作的 功相同 (B)物體離開圓筒時的速率相同 (C)物體在桌面運動時有相同的加速度 (D)物體同時停下 (E)停下前移動的 距離 。
2. 水平面上有 A、B 兩木塊，其重量為 10 公斤重與 20 公斤重，今施水平力 F 於木塊，如圖所示，已知 AB 兩木塊與水平面的靜摩擦係數均為 0.8，當 F = 10 公斤重時，木塊 B 所受 的摩擦力為___________公斤重？( 最大靜摩擦力＝靜摩擦係數×垂直於接觸面的作用力 )

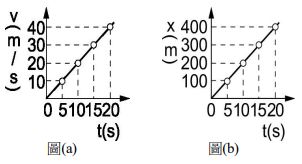

4. 兩平行的直線軌道上有甲乙兩質點，t=0 時乙落後甲 75 公尺。若甲的速度 對時間的關係如圖(a)所示，乙的位置對時間的關係如圖(b)所示，則甲乙會 在___________秒時相遇？
8. 由牛頓萬有引力定律知：兩個質點間的萬有引力大小與其質量乘積成正比，距離平方成反比。已知當質量 M 均勻分布在一圓心角為 90°的圓環時，位於其圓心處的質點m 所受的萬有引力的大小為 F。若將此圓環(質量為 M)改彎曲成圓心角為 180°的半圓環，此時位於圓心處的質點 m 所受的萬有引力大小為___________。
10. 下圖中，R1＝4Ω，R2＝3Ω，R3＝4Ω，R4＝6Ω，R5＝1Ω，R6＝3Ω，理想電池電壓為 8 伏特，安培計內電阻不計。請分別寫出（1）安培計 A1 的讀數 I1 為 ___________ (單位： A1 A2 安培)， （2）安培計 A2 的讀數 I2 為___________ (單位：安培)，及（3）I2 的電流方向 b ___________ (以「a 到 b」或「b 到 a」表示 )。
15. AB 為兩個材質相同、大小不同的金屬球，半徑 A＞B。今使兩球從同一高度處自靜止開始落下(兩球的初溫相同)， 假設球所受的空氣阻力只與截面積成正比，且球與空氣摩擦產生的熱能全部被金屬球吸收，則下列關於兩球的落地 時間 t、著地前一瞬間的球速快慢 v，以及著地前一瞬間球的溫度 T 的比較，正確的有哪些?
阿摩線上測驗
登入
阿摩線上測驗
登入
(A)
(B)
(C)
(D)
(E)
(A)甲可能為黃色顏料 (B)乙為藍
(A)A 燈泡的電阻值為 1.5Ω(B)在 0~6V 範圍內，電壓增加，B 燈泡的電阻變小 (C)通過 B1 燈泡的電流為 4 安
，若不計空氣阻力，則下列敘述哪些正確？
(A)在 P2 點運 P2 B 動加速度 a > g (B)在 P3 點運動加速度 a = g (C)在 P4 點運動加速度 a = g (D)由 P1 點 至 P5 點運動時間
(E)運動過程線圈會產生熱能。(註:線圈位於 P2、P4 點時皆只有一半面積在磁場內)
(A)輪幅上的 P 為永久磁鐵 (B)前叉上的 Q 為永久磁鐵 (C)磁石經過磁簧開關會產生應電流 (D)車速約為 7.6 公尺/秒 (E)車速約為 15.3 公尺/秒。
(A)放手瞬間，A 的加速度為零。 (B)放手瞬間，B 的加速度為零。 (C)從放手到彈簧長度恢復自然長度以前，A 的加速度漸小。 (D)落下過程，B 的加速度恆小於等於 g (E)落下過程，A 的加速度有可能小於 g。
(A)彈力對物體作的 功相同 (B)物體離開圓筒時的速率相同 (C)物體在桌面運動時有相同的加速度 (D)物體同時停下 (E)停下前移動的 距離
。
圓環時，位於其圓心處的質點m 所受的萬有引力的大小為 F。若將此
圓環(質量為 M)改彎曲成圓心角為 180°的半圓環，此時位於圓心處的質點 m 所受的萬有引力大小為___________。
