102年 - 102 地方政府特種考試_四等_電子工程：電子儀表概要#31985

科目：電子儀表概要 | 年份：102年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (8)

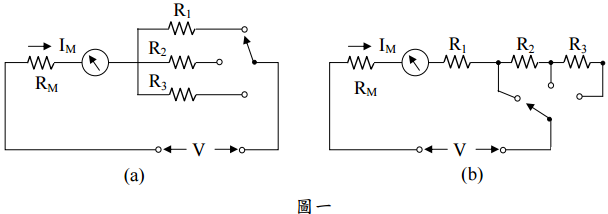

【已刪除】一、如圖一所示，一永久磁鐵可動線圈（PMMC）儀器有 Ifs = 100 μA 且 RM = 2 kΩ 作為 範圍 10 V、50 V 及 100 V 的電壓表。試求圖(a)與圖(b)電路中所需的倍率電阻。 （20 分）
【已刪除】二、以靈敏度為 3 kΩ/V 的一個電壓表，測量圖二中 100 kΩ 電阻器兩端的電壓。若電壓 表置於 50 V 範圍上使用，求此電壓表其測量值的誤差百分率為何？（20 分）
【已刪除】三、如圖三所示，電橋採用一標準電容 C3 = 0.2 μF 以及工作於電源電壓頻率 1 kHz。平 衡時，R1 = 1.26 kΩ，R3 = 470 Ω 和 R4 = 500 Ω。計算所測量的電感之電感值及電阻 值，並決定其 Q 因數。（20 分）
四、某用戶所裝瓦時表為單相 110 V、20 A，電表常數為 1200 Rev/kWh，經檢驗 50 秒， 圓盤旋轉 45 次，試求當時的負載功率？（20 分）
⑴Q 表（Q meter）可量測到那些量值？
⑵示波器之主要基本應用有那些測量？
⑶函數波產生器可產生那些主要波？
⑷在示波器輸入端使用探針時需考慮其有那些特性？
