102年 - 102 專利商標審查特種考試_三等_電子工程、電信工程：電子學#44056
科目：
電子學 |
年份：
102年 |
選擇題數：
0 |
申論題數：
13
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (13)

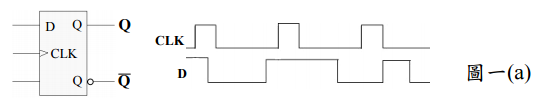

【已刪除】⑴ D 型正反器（D flip-flop）的端點訊號波形如圖一(a)所示。
適當地對應 CLK 波形的相對位置，繪出端點 Q 的輸出波形。（D 型正反器初 始狀態為 RESET）（10 分）

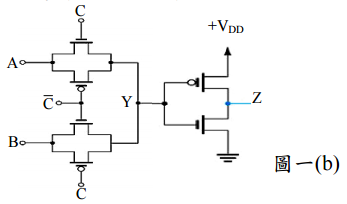

【已刪除】 ⑵圖一(b)為一 CMOS 邏輯電路，試列出其端點 Y 與 Z 的布林函數式。（10 分）
【已刪除】 ⑶試繪出 CMOS 邏輯閘電路，使得
。（10 分）
⑴此放大電路的開迴路電壓增益（open-circuit voltage gain）A
vo
。（6 分）
⑵此放大電路的輸出電阻 R
o
。（6 分）
⑶若連接2 kΩ的負載電阻(R
L
)於輸出端(v
o
)，則放大器電路的電壓增益為多少？（6 分）
⑴試問 R
x
值應該設計為何值，才可以將輸入端之偏壓電流產生的輸出電壓最小化。 （6 分）
⑵若此 op-amp 為理想放大器，輸出電壓 v
o
值為多少？（6 分）

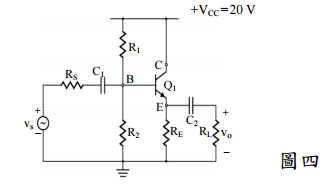

【已刪除】四、BJT 放大器電路如圖四所示，其中 BJT 放大器相關參數為：β
f
= 100，R
s
= 700 Ω， r
π
= 1 kΩ，R
1
= 10 kΩ，R
2
= 5 kΩ，R
E
= 5 kΩ，R
L
= 10 kΩ。為了滿足此電路的低 3dB 頻率為 40 Hz 的要求，請估算 C
1
與 C
2
的值。（20 分）

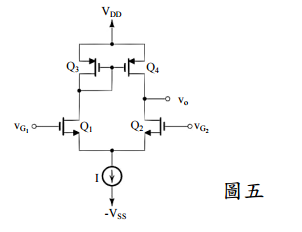

【已刪除】五、如圖五所示為一主動式負載 MOS 差動放大器，其電晶體各相關參數說明如下： μ
n
C
ox
= 0.1 mA/V
2
，μ
p
C
ox
= 0.05 mA/V
2
，電晶體通道寬長比(W/L)
n
= 400，(W/L)
p
= 800， 爾利電壓（Early voltage）V
An
= |V
Ap
| = 40V，偏壓電流源 I = 1.6 mA，而其電流源輸出 電阻 R
s
= 100 kΩ。試求：⑴輸出電阻（output resistance）R
o
，
⑵差模增益（differential gain）A
d
，
⑶共模增益（common-mode gain）A
cm
，以及
⑷共模拒斥比 CMRR。 （20 分）
