102年 - 102 身心障礙特種考試_四等_電力工程：電子學概要#44274

科目：電子學 | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

㈠若使用理想之運算放大器，請計算電壓增益 vO / vI ；（10 分）
 ㈡若運算放大器之開路增益（open-loop gain）A 並非無限大，且 R2＝10 kΩ、R1＝1 kΩ， 在需要將㈠求出之電壓增益誤差壓低到 1% 以內的條件下，A 的最小數值為何？ （10 分）

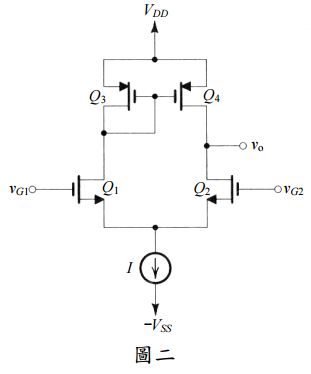

【已刪除】二、圖二為一 MOS 差動放大器，差動輸入電壓施加於 Q1 與 Q2 之閘極，請推導其差動電 壓增益。相關小訊號參數給定如下：各電晶體之轉導（transconductance）為 gm1、 gm2、gm3、gm4；各電晶體之輸出阻抗為 ro1、ro2、ro3、ro4；電流源 I 之輸出阻抗為 RSS。其中，Q1 與 Q2 全等，意即，gm1＝gm2、ro1＝ro2；而 Q3 與 Q4 亦全等。（20 分）
三、在純矽半導體中參雜（doping）適量的磷原子（擁有 5 個價電子）之後，請說明會 形成 n 型（n type）或 p 型（p type）半導體？參雜前後自由電子與電洞的數目有何 改變，亦請說明？（10 分）
四、請說明二極體之匱乏區（depletion region）如何形成。在未施加任何偏壓之下，二極 體的陽極（anode）與陰極（cathode）之電位孰高孰低？請務必說明原因。（10 分）
【已刪除】五、請說明圖三屬於何種回授組態（feedback topology）。其中，is 為輸入訊號且使用理想之運 算放大器，請計算回授因子（feedback factor）β 與閉迴路增益（closed-loop gain）Af。 （20 分）
【已刪除】六、請以 CMOS 邏輯電路實現 Y = 。（20 分）
