102年 - 102 鐵路特種考試_員級_電力工程、電子工程：電子學概要#44273
科目：
電子學 |
年份：
102年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (9)
【已刪除】一、如 圖 所 示 為 一 由 理 想 OP 放 大 器 所 構 成 之 電 路 。 分 別 求 v
01
、 v
02
以 及 增 益 A=(v
01
-v
02
)/(v
1
-v
2
)。（20 分）

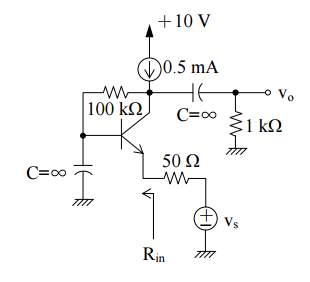

【已刪除】二、如圖所示為一共基極放大器電路。電路中熱電壓 V
T
=25 mV，電晶體之特性： β =100，V
ΒΕactive
=0.7 V。在不考慮電晶體輸出電阻 r
o
的條件下，求電路之輸入電阻 R
in
以及小信號增益 v
o
/v
s
。（20 分）
⑴分別求電晶體 Q
1
、Q
2
的源極直流偏壓電位。（10 分）
⑵求小信號增益 v
o
/v
in
。（10 分）
⑴求轉換函數 V
o
(s)/V
in
(s)。（10 分）
⑵由轉換函數找出極點頻率以及此頻率下的相位移。（5 分）
⑶請問這是那一種濾波器？（5 分）
⑴畫出 CMOS 反相器的電路圖，並說明為何靜態功率消耗極低。（10 分）
⑵說明在雙極性電晶體（BJT）邏輯電路中，射極耦合邏輯（emitter-coupled logic） 操作速度快的原因。（10 分）
