103年 - 103年高等三級暨普通考高考三級_電子工程#33723

科目：電磁學 | 年份：103年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：電磁學

選擇題 (0)

申論題 (11)

⑴試寫出靜電場所需滿足之微分方程式。（4 分）
⑵試寫出靜磁場所需滿足之微分方程式。（4 分）
⑶請依據⑴、⑵結果，推導出靜電場及靜磁場之邊界條件。（7 分）

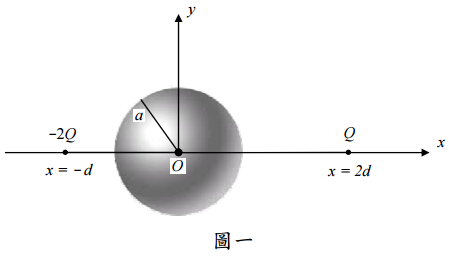

【已刪除】二、某一半徑為 a 之電中性金屬球置於座標原點，如圖一。今在 x = 2d 及 x = -d 處分別 放置帶電量為 Q 及-2Q 之電荷。試求金屬球面之電位。（20 分）
⑴求空間中每一位置之磁場強度H(r)，0＜r＜∞。
⑵求此同軸金屬管單位長度之電感值。
⑴求介質中之複傳播常數 γ （Complex propagation constant）及複固有阻抗ηc。
⑵求反射波電場 Er及磁場 Hr。
⑴試畫出此電路之電壓反射圖（Voltage reflection diagram）。（10 分）
⑵畫出 t ≤ 12 μs內，負載電壓 VL對時間之關係圖。（10 分）
⑶求 t = ∞時之負載電壓 VL。（5 分）
