103年 - 103 台灣中油股份有限公司_雇用人員甄選_電氣類、睦鄰-電氣類：A.電工原理、B.電機機械#28434

(A)1Ω (B)1.5Ω (C)2Ω (D)2.5Ω

9.用迴路電流法來分析電路時，是利用何種定律來列出迴路電流方程式？ (A)戴維寧定律 (B)諾頓定律 (C)克希荷夫電壓定律 (D)克希荷夫電流定律

10.欲求線性的電路中的戴維寧等效電阻時，電路中之電源該如何處置？ (A)電壓源短路，電流源開路 (B)電壓源短路，電流源短路 (C)電壓源開路，電流源開路 (D)電壓源開路，電流源短路

11.如【圖11】所示，電源的內阻Rs>0 Ω’此電源提供電力給可變電阻R_L，當R_L由0 Ω逐漸調至∞時’則此電路的效率如何變化？

(A)逐漸增加 (B)逐漸減少 (C)先增後減 (D)先減後增

12.下列有關法拉第定律之敘述，何者正確？ (A)感應電勢與線圏匝數無關 (B)感應電勢與通過線圈之磁通量成正比 (C)感應電勢與時間成反比 (D)感應電勢與單位時間內通過線圈之磁通變化量成正比

13.如【圖13】所示電路，開關S閉合瞬間(t=0)，電流/爲多少？

(A)0 m A (B)2mA (C)6mA (D)10mA

14.如【圖14】所示電路，開關S閉合後，需經歷多久時間，電容器兩端電壓才能約等於電源電壓？

(A) 20 ms (B) 50 ms (C) 200 ms (D) 250 ms

15.某水力發電廠發電機之發電頻率爲60赫芝，每分鐘轉速爲300轉，則此發電機之極數爲： (A) 4 (B) 6 (C) 12(D) 24

16.—交流電路，電源電壓v(t) = 200sin(377t+60^。)，電路電流i(t) = 10sin(377t+ 30°)，則此電路之視在功率S爲多少伏安? (A) 500 (B) 1000 (C) 1000√3(D) 2000

17.某工廠負載爲480 KW，功率因數爲0.6滯後，現欲並聯電容器將功率因數提升到0.8，則所需電容器的容量爲： (A) 120 KVAR (B) 200 KVAR (C) 280 KVAR (D) 320 KVAR

18.如【圖18】所示，電路之功率因數爲多少？

(A)0.5 (B)0.6 (C) 0.75 (D) 0.8

19.如【圖19】所示，電路供給之實功率P與虛功率Q分別爲：

(A) 800 W ; 400 VAR (B) 800W ; 1600 VAR (C) 1000 W ； 1000 VAR (D) 1000 W ； 1600 VAR

20.RLC並聯電路，當發生諧振時，電路之總導納與總電流之値分別爲： (A)最小；最小 (B)最小；最大 (C)最大；最小 (D)最大；最大

21 .某截面積爲A平方公尺之鐵芯繞有n匝線圈，若鐵芯之平均磁路長度爲e公尺、導磁係數爲μ韋伯/ (安匝•米），則鐵芯之磁阻爲多少安匝/韋伯？(A)

(B)

(C)

(D)

22.將繞有150匝的線圏置於磁場中，若線圈感應電動勢爲12伏特，則線圏內之每秒磁通變化量爲多少？ (A)0.04韋伯 (B)0.06韋伯 (C)0.08韋伯 (D)0.12韋伯

23.某導體a置放於均勻磁場如【圖23】所示，若導體的電流爲流入紙面，則導體的運動方向爲何？

(A)向左 (B)向右 (C)向上 (D)向下

24.在直流發電機中，若轉速爲原來轉速的2.1倍，每極之磁通量爲原來磁通量的0.7倍，則發電機的感應電勢約爲原來感應電勢的幾倍? (A)3倍 (B)0.7倍 (C)1.47倍 (D)0.33倍

25.直流發電機的感應電勢與下列何者成反比？ (A)轉速 (B)磁極的磁通量 (C)電樞的總導體數 (D)電樞繞組的並聯路徑數

26.在直流發電機內部結構中，電機內部的何種元件可將電樞繞組的交流應電勢轉換爲直流電壓輸出？ (A)電刷 (B)換向器 (C)二極體 (D)中間極

27.有一分激式直流發電機，其感應電動勢爲100 V，電樞電阻爲0.25 Q，電樞電流爲40A，磁場電阻爲30 Q，若忽略電刷之壓降，則輸出功率爲何？ (A) 3100 W (B) 3330W (C) 3793 W (D) 3993 W

28.在直流電動機中，電樞反應對前極尖與後極尖之磁通影響爲何？ (A)前極尖與後極尖之磁通均會增加 (B)前極尖與後極尖之磁通均會減少 (C)前極尖磁通減少、後極尖磁通增加 (D)前極尖磁通增加、後極尖磁通減少

29.直流電機的補償繞組所通過之電流大小爲何? (A)爲電樞電流的一半 (B)與電樞電流的大小相同 (C)爲激磁電流的一半 (D)與激磁電流的大小相同

30.某直流電動機在磁場未飽和時，將電樞電流增加一倍，則其轉矩爲原來轉矩的四倍，請問此電動機爲何種型式? (A)分激式 (B)串激式 (C)積複激式 (D)差複激式

31.—具10 kVA、1000/200 V、60 Hz單相變壓器，若將其低壓側短路進行短路試驗，藉以量測滿載銅損，則變壓器之高壓側應輸入的電流爲多少？ (A)5A (B)10A (C)50A (D)100A

32.應用400/5 A貫穿式比流器附裝安培計來量測負載之電流，若安培計讀{直爲3安培，則負載之實際電流爲幾安培？ (A)160安培 (B)180安培 (C)240安培 (D)400安培

33.若滿載時之轉差率爲0.03，則滿載時轉子之轉速爲多少？ (A) 1647 rpm (B) 1674 rpm (C) 1746 rpm (D) 1764 rpm

34.承上題，若電動機滿載時之轉子銅損爲150W，則滿載時之電磁轉矩約爲多少？ (A)22.3牛頓-米 (B)23.2牛頓-米 (C)25.6牛頓-米 (D)26.5牛頓-米

35.三相感應電動機在正常運轉時，若其轉差率很小，則轉差率與轉矩之關係爲何？ (A)轉矩與轉差率成正比 (B)轉矩與轉差率的平方成正比 (C)轉矩與轉差率成反比 (D)$f矩與轉差率的平方成反比

36.在三相感應電動機的速率控制中，若增加轉子電阻，則最大轉矩與啓動轉矩之變化爲何？ (A)最大轉矩與啓動轉矩均會增加 (B)最大轉矩與啓動轉矩均會降低 (C)最大轉矩增加、啓動轉矩不變 (D)最大轉矩不變、啓動轉矩增加

37.關於單相分相式感應電動機之接線，下列敘述何者正確？ (A)起動繞組與離心開關串聯後再與運轉繞組並聯 (B)起動繞組與離心開關並聯後再與運轉繞組串聯 (C)運轉繞組與離心開關串聯後再與起動繞組並聯 (D)運轉繞組與離心開關並聯後再與起動繞組串聯

38.下列何種型式電動機之轉子電流的頻率會隨負載而改變？ (A)感應電動機 (B)同步電動機 (C)直流電動機 (D)步進電動機

39.三相同步發電機之無載飽和曲線係指下列何者的關係？ (A)無載端電壓與轉速的關係 (B)滿載端電壓與轉速的關係 (C)滿載端電壓與激磁電流的關係 (D)無載端電壓與激磁電流的關係

40.若同步發電機的短路比愈大，則發電機之同步電抗與電壓調整率的敘述，下列何者正確？

第二部分：【第41-65題，每題2分，共計25題，佔50分】

41.將規格爲110 V/60 W與110 V/20 W的兩個相同材質電燈泡串聯接於220 V電源，則下列敘述何者正確?

(A)20W的電燈泡較亮

(B)110 V/60 W的燈泡超過額定電壓而燒毀

(C)60W的電燈泡較亮

(D)110 V/20 W的燈泡超過額定電壓而燒毀

42.兩個電阻的規格分別爲3 Ω/6 W及6 Ω/24 W，若將這兩個電阻器串聯’相當於9 Ω電阻器多少瓦？

(A)24W (B)18W (C)12W (D)9W

43.如【圖43】所示，求E= ?

(A)12V (B)18 V (C)24V (D)36V

44.如【圖44】所示電路中，求a、b兩端的戴維寧等效電壓E_Th、等效電阻R_Th分別爲何？
(A)9V與4Ω (B)6V與4Ω (C)9V與4.5Ω (D)6V與4.5Ω

45.如【圖45】所示之電路，請問C₂兩端的電壓爲多少？

(A)10V (B)20V (C)30V (D)60V

46.如【圖46】所示，將磁鐵向左靠近線圈後再向右離開，則R的電流流動方向爲：

(A)先從A流至B ’再轉換爲B流至A (B)先從B流至A ’再轉換爲A流至B (C)持續由A流至B (D)持續由B流至A

47.如【圖47】所示，請問是屬於哪種接法？耦合係數K=0.5，則總電感量LT爲多少？

(A)串聯互消’ L_T=6H (B)串聯互消，L_T=8 H (C)串聯互助，L_T=12 H (D)串聯互助，L_T=14H

48.有一電流i(t) = 10+5sin377t安培，則此電流的平均値及有效値分別爲： (A) 10，10.6 (B) 10，5 (C) 10.6，5 (D) 10，15

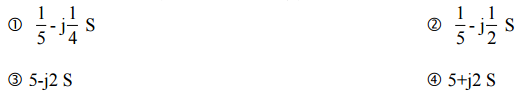

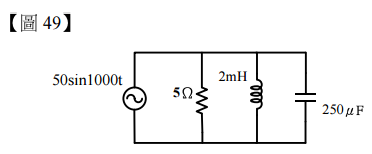

49.如【圖49】所示，電路之總導納Y爲：

50. RLC串聯電路’ R=200 Ω，L=1 H，C= 1μF，若通以頻率可變之電源電壓100 V ’則當電路功率因數爲1時，電容器C兩端電壓爲多少? (A)25V (B)50V (C) 100V (D) 500V

51.如【圖51】所示電路，求ab兩端的等效電阻爲何？

(A)1Ω (B)2Ω (C)2.5 Ω (D)3 Ω

52.將L₁、及L₂兩線圏以並聯互消之方式連接，將電路的耦合係數K逐漸升高時，其總電感量L_T如何變化？ (A)逐漸增大 (B)逐漸減少 (C)先增後減 (D)先減後增

53.如【圖53】電路，諧振時電路阻抗Z=16Ω，則X_L= ?

(A)6Ω (B)8Ω (C)12Ω (D)20Ω

54.若同步發電機之無載時輸出端電壓爲E₀，滿載時輸出端電壓爲V_fL，則其電壓調整率爲多少？

55.設圓筒型同步發電機之負載角爲S，在電樞電阻忽略不計且S小於90度時，則發電機輸出功率之敘述，下列何者正確?

(A)與同步電抗成正比、sinδ成正比 (B)與同步電抗成正比、sinδ成反比 (C)與同步電抗成反比、smδ成反比 (D)與同步電抗成反比、smδ成正比

56.—部200 V直流分激式電動機’其電樞電阻爲0.5 Ω、磁場電阻爲200 Ω。在無載時轉速爲1800 rpm、電樞電流爲4 A。若滿載時磁通爲無載時磁通的0.9倍、線路電流爲49 A，則其滿載速率爲多少？ (A) 1678 rpm (B) 1687 rpm (C) 1778 rpm (D) 1787 rpm

57.某60 Hz單相變壓器之高壓側繞組之匝數爲1000匝、低壓繞組之匝數爲100匝，若鐵心內的最大磁通量爲 3.75xl0^-3wb，貝丨J低壓側電壓的有效値約爲多少？ (A) 100V (B) 200V (C) 250V (D) 1000 V

58.有一具6600/110 V、60 Hz桿上變壓器，若高壓側分接頭置於6600 V處，則低壓側電壓爲104.5 V ’欲使低壓側電壓爲110V，則高壓側分接頭應置於何處？ (A) 6270 V (B) 6300 V (C) 5700 V (D) 6900 V

59.某Y-A接之三相變壓器由一、二次匝數比爲a: 1的三具單相變壓器組成，若三相變壓器之二次側線電流爲I₂，，則其一次側線電流爲何？

60.某額定容量爲550 kVA的自耦變壓器係由容量50 kVA的單相雙繞組變壓器改接而成，若單相雙繞組變壓器之高壓側額定電壓爲2400 V，則雙繞組變壓器之低壓側額定電壓爲多少？ (A) 120V (B) 240V (C) 480V (D) 600 V

61.某25 kVA、2200 V/110 V之單相變壓器在高壓側開路時作開路試驗’其電壓表、電流表與瓦特之讀値分別爲 110 V、11 A與48.4 W，則參考至低壓側之激磁分支的電導爲多少？ (A)2.5姆歐 (B)0.25姆歐 (C)0.04姆歐 (D)0.004姆歐

62.某用戶之負載爲240 kW、功率因數爲0.6滯後，欲將其功率因數改善至0.8滯後，則應裝置若干kVAR之同步電調相機？ (A) 120 kVAR (B) 140 kVAR (C) 240 kVAR (D) 280 kVAR

63.則其轉子之凸極數爲多少？ (A)4極 (B)6極 (C)8極 (D)12極

64.承上題，若步進馬達以每秒180步之速度旋轉，則其轉速爲多少？ (A) 150 rpm (B) 300 rpm (C) 450 rpm (D) 600 rpm

65.某100 kVA單相變壓器，在額定電壓及負載時之鐵損爲1 kW、銅損爲1.25 kW，則運轉於0.5載、功率因數爲 0.8滯後時之效率爲多少？ (A) 86.9% (B) 89.6% (C) 96.8% (D) 98.6%
