103年 - 103 地方政府特種考試_三等_電力工程、電子工程：電子學#42907

科目：電子學 | 年份：103年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

(一)當 v_I = V_DD 時，求 v_O。此時 Q_N 與 Q_P 各處於何種狀態？（截止區、飽和區、三極管區三者之一）說明理由。（10 分）

(二)若 v_I 為小題解出的 v_O 值時，v_O 值為何？此時 Q_N 與 Q_P各處於何種狀態？（10 分）

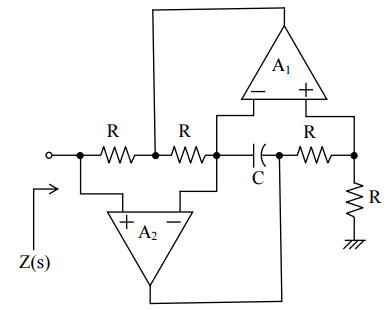

【已刪除】二、如下圖所示，電路中兩個運算放大器（Operational Amplifier , OPAMP）均為理想 OPAMP。求輸入阻抗 Z(s)。（20 分）

【已刪除】三、有一個放大器，其開路增益之轉換函數為

其中 f₂ = 100 kHz，f₁ 可外接電容加以調整。將此電路接成迴授電路使其具有低頻迴授增益為－100，且有 45° 的相位邊限（phase margin）。求解 f₁ 值？（20 分）

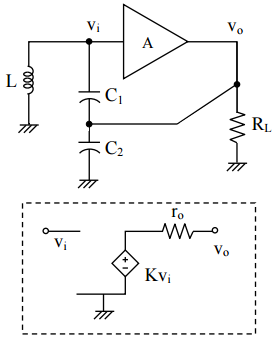

【已刪除】四、如下圖所示為一考畢子振盪器（Colpitts Oscillator）電路，點線框內為放大器 A 的等效電路。求振盪頻率以及維持振盪所需的最小 K 值，以 r_o，R_L，C₁，C₂，L 表之。（20 分）

(一)有一個二極體，其電壓電流特性為 I = I_S (exp(V/V _T ) - 1) ，將此二極體施以順偏壓，使其電流為 ID。若再加以小信號電流 i_d，問對應的小信號電壓 v_d 應為多少？

(二)一個以空乏型 N-MOSFET 作為負載、增強型 N-MOSFET 作為推動電晶體的放大器。說明負載電晶體的本體效應（Body effect）對放大器增益的影響。
