103年 - 103 專技高考_冷凍空調工程技師：冷凍工程與設計#25269

科目：技師◆冷凍工程與設計 | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：技師◆冷凍工程與設計

選擇題 (0)

申論題 (4)

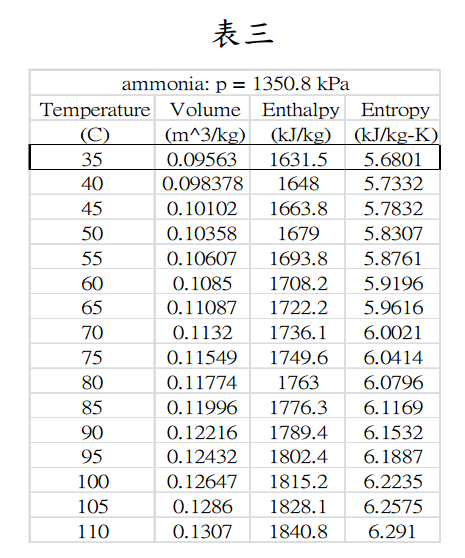

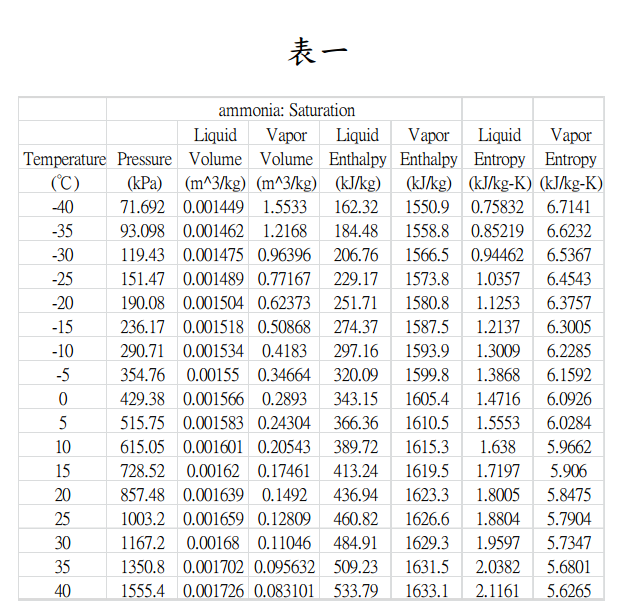

【已刪除】一、一氨兩段壓縮冷凍系統，使用噴液中間除過熱如圖一所示，高壓段壓縮機吸入口的 過熱度設定為 5℃，中間溫度為 0℃，已知冷凍負荷為 300kW，蒸發溫度-30℃，假 設蒸發器出口無過熱，冷凝溫度為 35℃，無過冷，忽略壓降，壓縮機為等熵壓縮， 參考所附氨之熱力性質表一、表二及表三，請繪出系統的莫里爾線圖（P-H 圖）， 計算冷凍效果（kJ/kg）、冷凍系統所需質量流率 kg/s、高、低壓壓縮機耗功（kW） 與系統 COP 為多少？（25 分）
二、請詳細說明蒸汽壓縮冷凍系統的理想冷媒特性，包含物理性、化學性、經濟因素與 環境影響等條件（例如：蒸發壓力、冷凝壓力、臨界點、凝固點、蒸發潛熱、液體 比熱、冷凍油關係、黏性、表面張力、熱導性、定壓比熱、電絕緣性、比容等）。 以空調機為例，目前已開發出替代 R-410A 冷媒的空調機如 R-32 與 R-290 空調機， 說明使用這些替代冷媒的原因以及對空調系統設計上所造成的影響。（25 分）
三、有一 -40℃雞肉凍結室，每天運轉 6 小時，將 2000 隻雞由 5℃凍結至 -20℃，每隻 雞的平均重量約 1.5 kg，雞肉的凍結點為 -2.8℃，凍結點以上的比熱為 2.94 kJ/(kg.K)，凍結點以下的比熱為 1.55 kJ/(kg.K)，凍結熱為 247 kJ/kg，凍結室的總換 氣負荷為 150000kJ，雜熱為 10kW，請計算一隻雞的凍結負荷為多少？kJ 假設取安 全係數 1.1，則冷凍機的冷凍能力必須為多少 kW？考慮 R-404A、R-717 及 CO2/NH3 三種冷凍系統，並選用一種冷凍系統，詳述其理由（考慮成本、效率、安 全、環境等因素）。（25 分）
四、繪圖說明感溫膨脹閥（Thermostatic Expansion valve）的冷媒流量控制原理，解釋膨 脹閥的靜過熱度（static superheat）。詳述感溫膨脹閥冷凍系統在負載過大，負載過 小，蒸發器壓降過大，蒸發溫度過低等操作條件下，可能發生的問題？並針對冷凍 系統發生上述問題時，提出解決的方法。（25 分）
