所屬科目：技師◆冷凍工程與設計
一、(一)繪圖以氨為冷媒之吸收式冷凍循環（Absorption refrigeration cycle）並說明工作原理。（10 分）
(二)循環效率如何表示？（15 分）

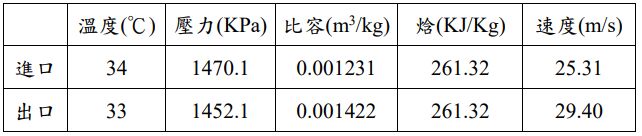

二、有一冷媒質量流率 0.05 kg/s，流經某一段管徑 1.63 mm 毛細管，其條件如下表：假設摩擦因子 f = 0.0023，用以上數據計算毛細管所需長度為何？（25 分）
三、某冷凍機在循環中的高溫為 40℃情況下，利用輸入功率為 2.5 kW 來冷卻 15℃之空間。在熱交換器中，高溫廢熱被排放至30℃之周遭空氣，且熱交換器之熱傳係數為 50 W/m2K。試求所需之最小熱傳面積。 （25 分）
(一) 總熱交換面積（m2），（15 分）
(二)所需管徑 50 mm、長度 2 m 銅管 的數量。（10 分）
