104年 - 104 原住民族特種考試_四等_機械工程：機械設計概要#31690

科目：機械設計 | 年份：104年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (7)

一、機械設計的工作圖（working drawing）基本上可分為那三類？並分別敘述之。（25 分）

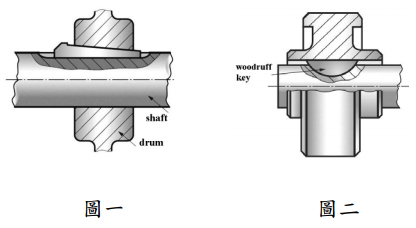

二、⑴敘述圖一裡「斜鍵（taper key）」及圖二裡「半圓鍵（woodruff key）」的特點及 用途。（10 分）
【已刪除】⑵有直徑為 12 cm 的軸，轉速 350 rpm 時傳達 35 kW，動力是經由軸上裝置 10 cm 長的「方鍵（square key）」傳遞出來，該鍵的允許剪應力為 10 MPa，請問該方 鍵截面的邊長需若干 mm？（15 分）
【已刪除】⑴繪圖表示兩個圓盤彈簧共用時之串聯與並聯狀態。（10 分）
⑵若單一圓盤彈簧的彈簧率（spring rate）為 100 N/mm，於小題⑴中，若承受 1000 N 的負荷，分別計算於串聯與並聯狀態的受力撓曲量為若干？（15 分）
四、⑴請敘述剛性、撓性與流體（或稱液壓）聯結器（coupling）的性能與用途。（10 分）
【已刪除】⑵如圖四的凸緣聯結器連結兩根軸，螺栓位置之中心圓直徑設定為 200 mm，螺栓 材料容許剪應力為 40 MPa，需傳動最大扭力為 600 N⋅m，請問需使用幾支 M6 的螺栓固定此聯結器？（15 分）
