104年 - 104 地方政府特種考試_三等_建築工程、公職建築師：建築結構系統#35131

科目：建築結構系統 | 年份：104年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (8)

⑴請以計算式配合說明判斷其為靜定、靜不定或不穩定。（5 分）

⑵如需補強成為靜定結構，如何以最簡單之方法達成，請以判斷計算式表示並繪簡圖說明。（5 分）

⑶如需補強成為三次靜不定結構，如何以最簡單之方法達成，請以判斷計算式表示並繪簡圖說明。（5 分）

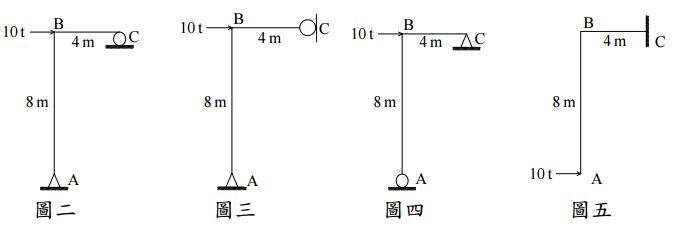

【已刪除】二、繪製圖二〜圖五所示剛構之剪力與彎矩圖。（20 分）

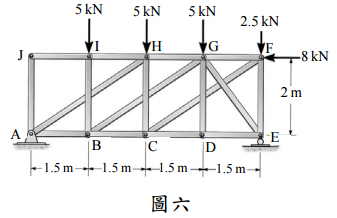

【已刪除】三、構件在受張力或壓力的情況下，試計算圖六桁架 IH、AH 和 BC 構件所受之力。（20 分）

⑴試以二重積分法求解圖七所示矩形斷面外伸梁之撓度方程式。（20 分）

⑵若已知梁斷面尺寸為 25 cm(梁寬) × 40 cm(梁深)，材料彈性模數E = 2.1 × 10⁶kg/cm² ， P = 8,000 kg，L = 600 cm，a = 200 cm，求解該梁 C 點最大撓度為若干 cm？（10 分）

五、國內某工地因大面積開挖，造成古蹟園區內一 8m×8 m×1m 厚基礎，外部直徑 1.3 m〜2.5 m，壁厚 15 cm〜30 cm，高約 35 m 之煙囪傾斜與沉陷，傾斜率最大高達 1/65，沉陷量約為 20 cm〜60 cm。請問若依建築技術規則建築構造編第二章基礎構造淺基礎之規定，如何檢討其安全性，不必計算，請就一般設計通則、基土支承力、沉陷、滑動或傾覆之穩定性等項目列表說明之。（15 分）
