104年 - 104 高等考試_三級_電力工程、電子工程：電子學#42747

科目：電子學 | 年份：104年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

⑴使用理想二極體，畫出此齊納二極體之等效電路。

⑵畫出圖一(b)電路 v_o 與 v_s 之轉換特性曲線（transfer characteristic）。標示所有轉折點與線段斜率。

【已刪除】二、圖二電路中電晶體臨界電壓（threshold voltage）V_tn (NMOS) = |V_tp| (PMOS) = 1 V，製程參數 k_n’(W/L) = 2k_p’ (W/L) = 1 mA/V²，I_Q = 2 mA，V_G1 = 5 V，V_DD、V_G2 為適當之直流電壓，爾立電壓（Early voltage）均為 9 V，忽略基體效應（body effect）。求算輸入電阻 R_in（不含 R_S）與增益 A_v = v_o/v_s。（20 分）

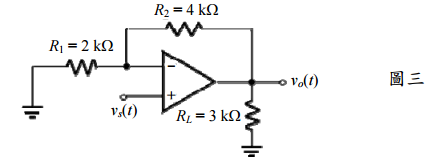

【已刪除】三、圖三電路之放大器的開路電壓增益為 A = 54 V/V，輸入阻抗 R_in = ∞，輸出阻抗 R_o = 2 k Ω ，求算電路電壓增益 A_v = v_o/v_s。（20 分）

⑴以對稱半電路分析，求算低頻之小信號增益 A_v = v_od /v_id。

⑵增益頻率函數中之極點與零點所對應的時間常數為何？ +VDD RD RD RL C - vod + Q1 Q2 +vid /2 -vid /2 I -VSS 圖四

五、圖五 CMOS 數位電路中，C 為時脈（clock），輸入信號 A 與 B，輸出信號 X 與 Y。依 C = 0 與 1 情況，分析此電路並建立 X、Y 與 A、B 關係之真值表。（20 分）
