所屬科目：電子學
1. 某電壓波形如【圖1】所示，若=10V，則該電壓的有效值為何？ (A) 3.18V (B) 5V (C) 6.36V (D) 7.07V
3. 【圖3】所示變壓器匝數比 N₁ : N₂ =10:1，若二次側接於 8Ω 負載(=8Ω)，則由一次側看入的電阻 R = ? (A) 0.8Ω (B) 8Ω (C) 80Ω (D) 800Ω
4. 一個電子伏特(eV)等於： (A)伏特 (B)耳格 (C)庫侖 (D)焦耳
7. 【圖7】電路之 V₁=10V，V₂ =5V，R=1kΩ，二極體之順向電壓降為 0.7V，則電流 I=? (A) 0mA (B) 4.3mA (C) 9.3mA (D) 13.6mA
8. 若【圖8】電路 E=20V，R₁ =1kΩ，R₂ =10kΩ，二極體 D₁ 與 D₂ 之順向電壓降為 0.7V，則電流 I 為多少？ (A) 0.7mA (B) 1.16mA (C) 1.43mA (D) 1.86mA
10. 若【圖10】電路 E=10V，=1kΩ，= 5V，0.5mA ≤≤ 45mA，欲保持穩壓工作的特性，則電阻 R 的範圍為： (A) 0.1kΩ ＜ R ≤ 0.9kΩ (B) 0.1kΩ ＜ R ≤ 10kΩ (C) 1kΩ ＜ R ≤ 9kΩ (D) 1kΩ ＜ R ≤ 10kΩ
11. 已知在某電路中電晶體之 β=99，=2mA，Ico=10µA，則其= ? (A) 0.99mA (B) 1.99mA (C) 2.01mA (D) 198mA
12. 若【圖12】電路中電晶體之 β = 100，=0V、=12V，電阻器=1kΩ、=240kΩ，試求? (A) 0.3V (B) 1V (C) 7V (D) 9.6V
14. 在電晶體的基極電流不變時，代表共射極放大電路中的哪個參數？ (A) (B) (C) (D)
18. 試計算【圖18】電流鏡電路之電流 I 為多少？ (A) 0mA (B) 6mA (C) 11.3mA (D) 12.7mA
19. 若【圖19】電路中之=18V，=5.1V，=0.7V，R1 = 1kΩ，= 2.2kΩ，則電流 I 為多少？ (A) 2mA (B) 4.4mA (C) 5.4mA (D) 12.9mA
28. 若【圖28】電路的 R=5Ω，C=20μF，vᵢ=10sin(10⁴t)V，試計算其 vₒ = ? (A) 5sin10⁴t V (B) 7.07sin(10⁴t-45°)V (C) 7.07sin(10⁴t+45°)V (D) 10sin(10⁴t+45°)V
29. 接面場效應電晶體(JFET)產生汲極飽和電流()的條件為： (A) (B) (C) (D)
30. 關於 N 通道增強型 MOSFET，下列敘述何者正確？ (A)應加負電壓 (B) ||愈大，則電流愈大 (C)=0 時，僅由少數載子所形成 (D) 通道將隨的提升而增強
31. 某 JFET 之汲極飽和電流為，夾止(Pinch-off)電壓為，閘源極偏壓為，則互導=? (A) (B) (C) (D)
32. 某 n 通道 JFET 的=10mA，Vp=-4V，當工作點= -2V，= 5V，試求為多少？ (A) 0.5mA (B) 1.5mA (C) 2.5mA (D) 5mA
33. 關於【圖33】電路的敘述，下列何者錯誤？ (A) 這是 CMOS 反相器電路 (B) 消耗功率與輸入信號電壓成正比 (C) 具有極好的溫度穩定性 (D) 靜態功率消耗極低

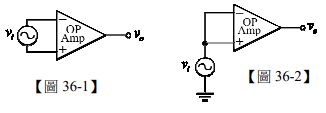

36. 若【圖36-1】電路的輸入信號 vᵢ=1mV 測得 vₒ=10V，同一信號輸入【圖36-2】電路測得 vₒ=10mV，試計算該運算放大器之共模拒斥比(CMRR)？ (A) 10dB (B) 20dB (C) 60dB (D) 80dB
37. 【圖37】電路中 V1 = 5V、V2=3V、R1= 2kΩ、R2=10kΩ，若運算放大器的特性為理想，試求輸出電壓 Vₒ 為多少？ (A) -2V (B) 2V (C) -10V (D) 10V
40. 【圖40】所示為一階低通濾波器電路，若 R1 =1.6kΩ、R2 =1kΩ、R3 =10kΩ、C1= 0.02μF，運算放大器的特性為理想，試求截止頻率fo為多少？ (A) 5kHz (B) 6.8kHz (C) 8.6kHz (D) 31.4kHz
44. 有一個非穩態複振器(Astable multivibrator)如【圖44】所示，輸出信號Vo的波形為： (A) 弦波 (B) 方波 (C) 三角波 (D) 鉅齒波
45. 將【圖45】電路中的開關 S 接通後，LED 的動作將會如何？ (A) 永遠不亮 (B) 亮度漸增 (C) 立即亮，然後漸弱至熄滅 (D) 保持固定的亮度
46. 【圖46】所示是一個電晶體-電阻正邏輯數位電路，此為何種邏輯閘？ (A) OR (B) NOR (C) AND (D) NAND
48. N 通道增強型 MOSFET 之臨界電壓= 2V，K = 0.3mA /V²，當 MOSFET 導通且= 5V 時，Iᴅ 為多少？ (A) 0.9 mA (B) 2.7mA (C) 7.5mA (D) 14.7mA
