104年 - 104-2 專技高考_冷凍空調工程技師：流體力學與流體機械#41831

科目：技師◆流體力學與流體機械 | 年份：104年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：技師◆流體力學與流體機械

選擇題 (0)

申論題 (8)

⑴當 N 碟組成之磁性流體離合器之輸入軸以角速率 ω 旋轉，而輸出軸靜止時，推導其傳輸扭力表示式。（10 分）

⑵計算當 N = 11，R₁ = 50 mm，R₂ = 200 mm，轉速 n = 2400 rpm，h = 1.2 mm 時，扭力為何？（10 分）

⑴試推導在點 P(x, y)的 x 方向速度分量 u(x, y)。（15 分）

⑵試計算在點 A(0,0)的 x 方向速度分量 u。（5 分）

⑴ 若利用動力相似條件，將其應用於具有速度 18 m/s 的空氣流（在大氣壓 101.3 kPa 且溫度 15℃，其黏度 μ = 1.789×10^-3 Pa.s，密度 ρ = 1.225 kg/m³）中，則此時平板的長度及寬度應為何？（10 分）

⑵試計算作用於此平板的阻力為何？（10 分）

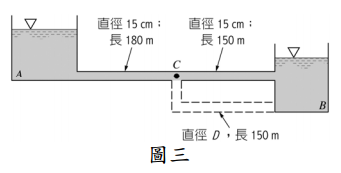

【已刪除】四、如圖三所示，貯槽 A 到貯槽 B 的體積流率，希望藉由節點 C 到貯槽 B 之間另增加第二條圓管，使其體積流率增加 30%（即流率由 Q 變成 1.30 Q）。倘若 A、B 兩貯槽自由面高度差 8 m，而且管路的次要損失可忽略不計，則在假設所有管子的摩擦因子均為 0.02 的情況下，新增圓管的直徑 D 為何？（20 分）

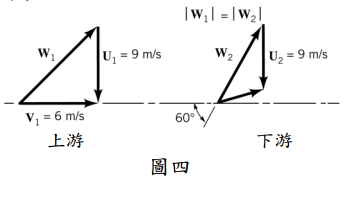

【已刪除】五、一部軸流式輪機機械，其轉子的上游與下游之速度三角形，如圖四所示。請問此部輪機機械為輪機或風扇？（5 分）試描繪一個適當的葉片截面，並計算每單位質量流體之功率為何？（15 分）
