105年 - 01000 電器修護 乙級 工作項目 01：電工識圖#40355

科目：技檢◆電器修護-乙級 | 年份：105年 | 選擇題數：65 | 申論題數：0

試卷資訊

所屬科目：技檢◆電器修護-乙級

選擇題 (65)

1.  如左圖符號表示(A)壓力開關(B)閘刀開關(C)溫度開關(D)單極開關。
2.  如左圖符號是下列何型之計器？(A)可動鐵片型(B)可動線圈型(C)電流力測型(D)靜電型。
3.  如左圖符號表示(A)電容器(B)按鈕開關(C)氖氣燈(D)接線端子。
4.  如左圖符號表示(A)冷氣機(B)電力分電盤(C)電力總配電盤(D)電燈分電盤。
5. 如左圖符號表示(A)電動機(B)泵浦(C)專用插座(D)電熱器。
6.  如左圖符號表示(A)瞬時動作，限時復歸(B)限時動作，限時復歸(C)瞬時動作，瞬時復歸(D)限時 動作，瞬時復歸。
7.  如左圖符號表示(A)閘刀開關(B)保險絲(C)無熔絲開關(D)油斷路器。
8.  如左圖符號表示(A)交流伏特計(B)直流伏特計(C)交流安培計(D)直流安培計。
9.  如左圖符號表示(A)單式暫時接觸型按鈕(B)雙式暫時接觸型按鈕(C)單式永久接觸型按鈕(D)雙式永 久接觸型按鈕。
10.  如左圖符號表示(A)操作開關殘留接點(B)限制開關之接點(C)電力電驛之接點(D)閃爍電驛 之接點。
11. TRIAC 的符號是
12. S.P.D.T 開關是(A)單極雙投(B)單極單投(C)雙極雙投(D)雙極單投。
13. 如左圖電動機是(A)電容啟動式電動機(B)電容運轉式電動機(C)電容啟動、電容運轉式電動 機(D)分相式電動機。
14.  如左圖符號表示(A)30 安培保險絲(B)30 安培手捺開關(C)30 安培無熔絲開關(D)30 安培閘刀開關。
15.  如左圖符號表示(A)電動機(B)電鈴(C)壁燈(D)電風扇。
16. 矽控整流器的英文代號是(A)TRIAC(B)DIAC(C)SCS(D)SCR。
17. 如左圖符號表示(A)電磁開關(B)保持電驛(C)閘刀開關(D)限時電驛。
18. 整流二極體之符號為
19. 如左圖符號表示(A)SCR(B)SCS(C)DIAC(D)TRIAC。
20.  如左圖所示，其交流輸入端為(A)A，B(B)B，C(C)A，C(D)B，D。
21. 建築平面圖的正上方，一般表示為(A)東(B)西(C)南(D)北。
22. 如左圖符號表示(A)啟動繼電器(B)溫度過載保護器(C)溫度保險絲(D)溫度調節器。
23.  如左圖符號表示(A)瞬時動作 a 接點(B)瞬時動作 b 接點(C)常開 a 接點(D)常閉 b 接點。
24.  如左圖符號表示(A)除霜開關(B)壓力開關(C)過熱保護器(D)過電流保護器。
25. 工程製圖虛線用於(A)不可見之面(B)可見之面(C)外部形狀(D)外部中心線。
26. 無熔線斷路器英文縮寫代號是(A)FNB(B)NFB(C)SW(D)FS。
27. 工程製圖尺寸線用以表明(A)大小寬度(B)外部形狀(C)距離方向及範圍(D)實物名稱。
28. 工程製圖實線、虛線須避免穿越下列那種線條(A)中心線(B)虛線(C)尺寸線(D)實線。
29. 電熱器的表示符號是
30. 功率因數計的表示符號是
31. 如左圖符號表示(A)電燈總配電盤(B)電燈分電盤(C)電力總配電盤(D)電力分電盤。
32. 順序控制符號「SV」代表(A)壓力計(B)安全閥(C)電磁閥(D)節流閥。
33.  如左圖符號表示(A)發電機(B)電動機(C)電熱器(D)變頻器。
34. 工程圖面上之風管與風口標稱尺寸（36"×12"），係表示(A)淨內部斷面積(B)對角線長度(C)圓周長度(D)厚度。
35. 計器順序控制符號「PG」代表(A)計數器(B)流量計(C)溫度計(D)壓力計。
36.如左圖符號中的 G 表示(A)綠色型(B)灰色型(C)白色型(D)接地型。
37.  如左圖符號表示(A)一只三極斷路器(B)一只三刀閘刀開關(C)三只單極斷路器裝一起(D)三只單刀閘 刀開關裝一起。
38.  在如左圖中的 符號表示(A)恆溫器(B)熱動接點(C)過載保護(D)離心開關。
39. 在工程製圖中存在而看不見的線條通常以(A)細實線(B)截斷線(C)虛線(D)文字 表示。

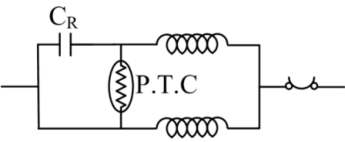

40. 如下圖電路常用於那一種電器產品(A)洗衣機(B)電冰箱(C)吹風機(D)吸塵器。

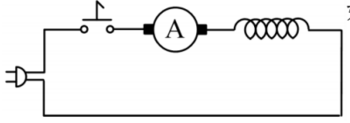

41.  如左圖電路常用於那一種電器產品(A)電暖器(B)吸塵器(C)電冰箱(D)電扇。
42. 啟斷電流容量在無熔絲開關規格中的英文代號是(A)AF(B)AC(C)IC(D)AT。
43. 以下那一個英文代號與 N.F.B 電流容量規格無關(A)AT(B)AF(C)AC(D)IC。
44.  如左圖電路常用於(A)照明類電器(B)電熱類電器(C)旋轉類電器(D)冷凍類電器。
45.  左立體圖的俯視圖為
46.  左立體圖的視圖 為(A)前視圖(B)右側視圖(C)左側視圖(D)俯視圖。
47. 左立體圖在第三角投影畫法三視圖中，唯一不同的是(A)俯視圖(B)前視圖(C)左側視圖(D)右側視圖。
複選題
48. 三角投影畫法的視圖有(A)前視圖(B)背視圖(C)右側視圖(D)左側視圖。
複選題
49. 工程圖尺寸除使用全尺寸外，下列何種表現方式也屬正確？(A)1/20 放大(B)1/20 縮小(C)5:1 放大(D)5:1 縮小。
複選題
50. 下列何項常用來標示銅管管徑(A)I.D 表內徑(B)I.D 表外徑(C)O.D 表外徑(D)O.D 表內徑。
複選題
51. 繪製工程圖應考量(A)虛線比輪廓線粗(B)輪廓線比虛線粗(C)輪廓線比尺寸線粗(D)中心線和輪廓線一樣粗。
複選題
52. 工程製圖中，實線是用於(A)輪廓線(B)中心線(C)剖面線(D)尺寸線。
複選題
53. 在工程製圖中，尺寸線是用來表示(A)距離(B)方向(C)名稱(D)範圍。
複選題
54. 下列何者為燈具符號？
複選題
55. 下列何者為儀表符號？
複選題
56. 下列何者為非接地型電路符號？
複選題

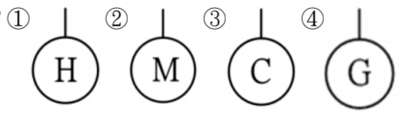

57. 下列何者為電機符號？
複選題
58. 下列何者為電阻性負載符號？
複選題
59. 下列何者是功率晶體符號？
複選題
60. 無熔絲開關 N.F.B 的規格包含(A)AT(B)AM(C)AF(D)IC。
複選題
61. 下列何者為無熔絲開關？(A)遮斷容量(B)跳脫容量(C)框架容量(D)崩潰容量。
複選題
62. 配電設計圖中，下列那些符號用於照明配線？
複選題
63. 下列那些為左立體圖的視圖？
複選題
64. 左立體圖的相同視圖為(A)左側視圖(B)頂(俯)視圖(C)正(前)視圖(D)右側視圖。
複選題
65.  左立體圖的相同視圖為(A)正(前)視圖(B)背(後)視圖(C)左側視圖(D)右側視圖。
