> 105年 - 105年司法三等電子學與電路學#55653
105年 - 105年司法三等電子學與電路學#55653
科目:
1.電路學 2.電子學 |
年份:
105年 |
選擇題數:
0 |
申論題數:
5
試卷資訊
所屬科目:
1.電路學 2.電子學
選擇題 (0)
申論題 (5)
【已刪除】一、設圖一所示電路中,兩個二極體於VD = −4 kV逆偏壓下之逆向漏電流(reverse leakage current),分別為I
S1
= 20 mA與I
S2
= 25mA,試求R
1
= R
2
= 100 kΩ時之二極體上跨 壓值V
D1
與V
D2
。(20 分)

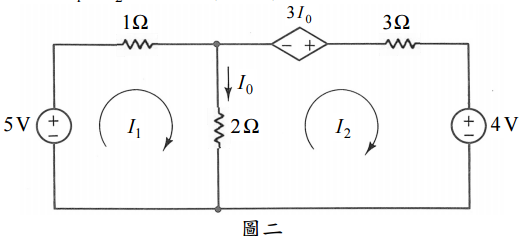

【已刪除】二、圖二所示電路為具流控相依電壓源(ICVS dependent source)之雙網目電路,請運用 網目分析法求取其中 I
1
與 I
2
電流值。(20 分)

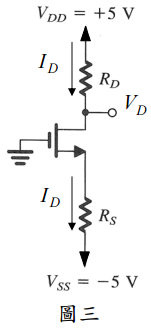

【已刪除】三、圖三所示電路中,NMOS 場效電晶體之V
t
= 2 V, 2 μ
n
C
ox
= 20 μA/V
2
,L = 10 μm 與 W = 400 μm,試求可使 NMOS 場效電晶體操作於I
D
= 0.576 mA及V
D
= +1V下之R
s
與RD 電阻值。(通道長度調變效應可予忽略)(20 分)

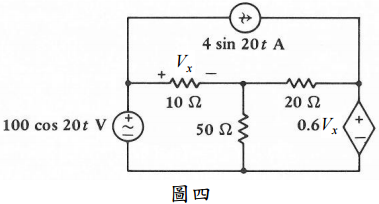

【已刪除】四、試求圖四所示交流電路中,壓控相依電壓源上之瞬時功率。(20 分)

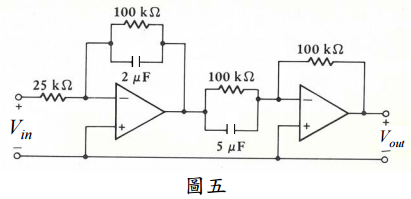

【已刪除】五、試求圖五所示電路之電壓增益轉移函數H(s)= V
out
(s)/V
in
(s) ,設電路中的運算放大 器皆為理想元件。(20 分)
