114年 - 114 關務特種考試_三等_電機工程（選試英文）：電子學與電路學#126652

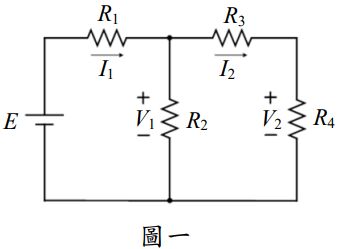

一、參考圖一之直流電路，假設 R₁ =100 kΩ 、 R₂=300 kΩ、 R₃= 200 kΩ 、 R₄ = 400 kΩ 、E= 135 V ，請求出電路中的 I₁ 、V₁ 、V₂之值。（25 分）

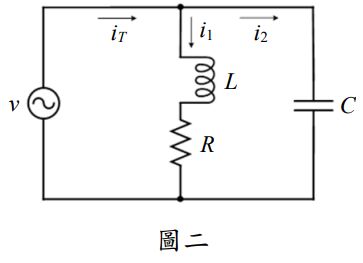

二、參考圖二之 RLC 電路，其中交流電壓源 v=120 V，其頻率為 f=Hz，電容 C = 20 μ F 。假設以電壓 v 為基準相位，電流 i₂ 之相位超前電流 i₁ 之相位120° ，電流 i₁ 之大小為電流 i₂ 大小的 2 倍，試求電路中電阻 R 及電感 L 之值。（25 分）

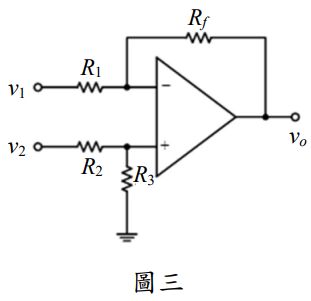

三、參考圖三，以理想的運作放大器（operational amplifier）組成以下電路，假設 R₁ = 8 kΩ 、 R₃ = 5 kΩ ，此電路之輸出電壓為 v_o = -15v₁ + 4v₂ ，請求出電路中的 R₂ 及 R_f 之值。（25 分）

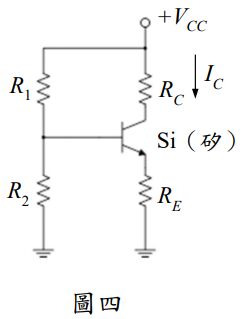

四、參考圖四之 BJT 矽電晶體放大器電路，假設 R₁ = 31 kΩ、 R₂= 9 kΩ 、R_C=700Ω、R_E= 500 Ω 、VCC = 12 V ，若此 BJT 矽電晶體之β= 280，請求出此電路之輸出電流I_C 及輸出電壓VCE 。（25 分）
