113年 - 113 關務特種考試_三等_電機工程（選試英文）：電子學與電路學#119480

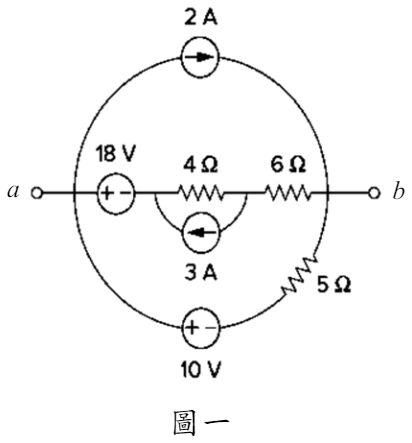

一、試求出圖一中 a-b 處之戴維寧等效電路和諾頓等效電路。（25 分）

二、試求出圖二中 a-b 端點之等效電容值。（25 分）

三、圖三電路如下，電晶體 β = 99，試利用 V_BE = 0.7 V 及 thermal voltage V_T = 25 mV， 求出 R_in 及 A_V = v_o /v_s 。（25 分）

四、圖四電路如下，利用 MOSFET，當 threshold voltage V_t = 4 V、I_D = 3.6 mA 及V_GS = 10 V，求出V_DS 。（25 分）
