所屬科目：統測◆06土木與建築群◆(二)測量實習、製圖實習
1.經緯儀之結構有四個主軸分別為直立軸、橫軸、視準軸、盤面水準管軸。有關於各主軸間可能之相互關係條件敘述如下：
①望遠鏡水準管軸垂直於視準軸。
②橫軸垂直於直立軸。
③視準軸垂直於橫軸。
④直立軸通過視準軸與橫軸之交點。
以上各主軸間之相互關係，必須滿足之條件組合，下列各選項敘述組合何者正確？(A)①②③(B)①②④(C)①③④(D)②③④
2.實施「垂直角觀測與計算」實作時，架設天頂距式度盤讀數之經緯儀於P點，正鏡照準A點時，天頂距讀數為Z1，倒鏡照準A點時，天頂距讀數為Z2，當計算正確天頂距為Z，指標差為i及正確垂直角為V，則下列計算公式何者 錯誤 ？(A)Z=(Z1-Z2)/2+180°(度盤為全圓周式)(B)i=[Z1+Z2)-360°]/2(度盤為全圓周式)(C)V=90°-Z(D)Z1=Z-i
3.已知A、B、C三點(N,E)坐標分別為，於現場勘查時，發現C點已經遺失。今擬重新放樣C點，於A點整置儀器，後視照準B點，假若儀器非使用全站儀，則於內業計算必要的數據時，下列何者 不需 計算？(A)A至B之方位角(B)A至C之方位角(C)BC之距離(D)AC之距離
4.若觀測五邊形閉合導線之內角總和為53959'45"，則內角角度閉合差值及各個內角角度的改正數，應為下列何者？(A)閉合差值是–15"，各個角度改正數+3"(B)閉合差值是–15"，各個角度改正數–3"(C)閉合差值是+15"，各個角度改正數–3"(D)閉合差值是+15"，各個角度改正數+3"
5.某一道路二端點A、B之縱橫坐標與高程(N,E,H)分別為(100,80,30)及(200,180,30)(單位為公尺，已知√2=1.4142)，則下列敘述何者正確？(A)B點到A點之方位角為135°(B)A點到B點之方向角為N45°E(C)A點到B點之實際距離為142.42公尺(D)A點到B點之方位角為135°
6.實施「導線測量」，相關之敘述如下：
①選點時相鄰的導線點必須互相通視。
②導線閉合比數之分母值愈小，表示計算得到導線點之位置愈為精確。
③橫距總和及縱距總和應分別等於零，為閉合導線之幾何條件或坐標閉合條件。
④導線各邊長宜均勻，且邊長勿太短。下列各選項敘述組合何者正確？(A)②③④(B)①③④(C)①②④(D)①②③
7.某測量工程公司有一新進人員，欲進行測量施測工作，有關施測時注意事項敘述如下：
①儀器安置在斜坡地時，一腳架於上坡處而另兩腳架於下坡處，以確保穩定。
②長距離搬運時，要將儀器扛於肩上。
③測量儀器若淋雨或受潮，不可放置於儀器箱內存放過夜。
④各類外業作業環境(例如：高樓、道路、鐵道、施工區域)，首應注意人員與儀器安全。下列各選項敘述組合何者正確？(A)②③④(B)①②③(C)①②④(D)①③④
8.有關測量外業記錄時，注意之事項敘述如下：
①如有記錄錯誤時，可用橡皮擦擦去，重新書寫。
②記錄時必須進行複誦，以確認記錄內容正確無誤。
③觀測手簿之記錄應使用削尖之硬鉛筆或油性筆書寫，以免淋濕模糊。
④觀測手簿記錄表，應依規定格式記載，不可隨意自定。
下列各選項敘述組合何者正確？(A)②③④(B)①③④(C)①②④(D)①②③
9.地震導致某大樓倒塌，該大樓重建規劃整地時，需進行距離測量，分別採用以下量距器材：
①電子測距儀。
②鋼捲尺。
③計步器。其測量所得到之量距精度，由高至低排列，下列排列順序何者正確？(A)①②③(B)②③①(C)③①②(D)②①③
10.有關使用電子測距儀測距時，其注意事項敘述如下：
①強風下操作電子測距儀，要注意儀器之穩固性。
②長期不使用測距儀時，應拆下電池。
③烈日或微雨中施測，宜撐傘遮著儀器。
④在望遠鏡視界內，可同時使用二組稜鏡，不會影響測距精度。
11.進行直接水準測量時，水準尺向前或向後傾斜，會造成讀數誤差，下列敘述，何者完全正確？(A)讀數偏大，傾斜角度愈小誤差愈小(B)讀數偏小，傾斜角度愈小誤差愈大(C)讀數偏大，傾斜角度愈大誤差愈小(D)讀數偏小，傾斜角度愈大誤差愈小
12.實施間接高程測量作業，其中雙高法又可稱為：(A)斜切視角測量(B)正切視角測量(C)斜切視距測量(D)正切視距測量
13.利用三角高程原理計算兩測點間之高程差，測量過程中除了量測儀器高、稜鏡高外，還需要測量下列哪一組選項？(A)垂直角及距離(B)水平角及距離(C)垂直角及水平角(D)視角及垂直角
14.使用天頂距式度盤讀數之經緯儀，進行三角高程測量，於計算時需注意天頂距之大小，當其正鏡觀測時，下列敘述何者正確？(A)若小於90°表示視線向下，其高差為負號(B)若大於90°表示視線向下，其高差為負號(C)若大於90°表示視線向下，其高差為正號(D)若小於90°表示視線向下，其高差為正號
15.利用儀器測出各種地物、地貌之平面位置及高程之作業，稱之為：(A)三角測量(B)導線測量(C)細部(或碎部點)測量(D)地籍測量
16.等高線若為近似平行區域，即表示該處為：(A)平面(B)斜面(C)垂直面(D)曲面
17.有關加設豎曲線的主要目的，是使坡度能緩和變化，以確保行車安全，一般公路上大多採用哪一線形為主？(A)圓曲線(B)雙曲線(C)二次拋物線(D)三次拋物線
18.GPS衛星原子鐘之基本頻率為：(A)1.023MHz(B)10.23MHz(C)100.23MHz(D)1000.23MHz
19.關於定樁校正法(木樁校正法)的說明敘述如下：
①若水準儀之視準軸不平行水準管軸時，當水準儀與前、後視水準尺距離相同時，則其誤差量相同。
②用途為校正水準儀之視準軸是否平行水準管軸。
③若水準儀之視準軸不平行水準管軸時，則其誤差量與量測距離成比例。
④用途為校正水準儀水準管軸不垂直於直立軸。下列各選項敘述組合何者正確？(A)①②③(B)①③④(C)①②④(D)②③④
20.在測站O點上設置經緯儀實施方向觀測法，依次觀測A、B、C、D四個測點之方向，經計算正倒鏡水平角讀數平均分別為16010'20"、22016'50"、28635'30"、1625'40"，則下列何者 錯誤 ？(A)∠AOB=60°06'30"(B)∠BOC=66°18'40"(C)∠COD=270°09'50"(D)∠AOC=126°25'10"
第二部份：製圖實習
21.有關建築圖中，「屋頂突出物」之文字簡寫符號為何？(A)BF(B)PH(C)RF(D)FL
22.有關建築物平面圖之樓地板面積計算，係使用下列何種座標系統為準？(A)量至牆面之最外緣(B)柱心至柱心(C)牆心至牆心(D)量至牆面內側
23.有關建築物之天花板高度尺寸，應註記於下列哪一個圖面？(A)平面圖(B)透視圖(C)配置圖(D)剖面圖
24.在繪製立面圖時，採用比例尺大小， 不得 小於下列何值？(A)1/20(B)1/30(C)1/100(D)1/200
25.門窗表現的程度，端視比例尺的大小而定。通常比例尺1/200以下的門窗立面圖繪製方式，下列敘述何者正確？(A)應畫出門窗開啟方式，但不必劃出框、扇線條(B)應畫出框、扇線條，但不必劃出門窗開啟方式(C)應畫出門窗開啟方式及材料符號(D)僅需繪出門窗之框架即可
26.依據建築技術規則，旅館、住宅、集合住宅、寄宿舍等建築物，其衣帽間與儲藏室面積之合計，以不超過該層樓地板面積之多少為原則？(A)1/8(B)1/10(C)1/12(D)1/14
27.有關製圖之敘述，下列何者 錯誤 ？(A)製圖的首要要求是正確(B)識圖與畫圖是學習製圖的目的(C)以鉛筆將設計者之構想，繪製在圖紙上之工程圖為原圖(D)製圖的要素是尺寸與字法
28.繪製正投影圖時，使用之線條有：
①虛線。
②實線。
③尺度線。
④中心線。
其繪製之優先順序為何？(A)①②③④(B)②①④③(C)④①②③(D)③④①②
29.下列何者為正確的半剖視圖?(A)(B)(C)(D)
30.有關各國國家標準之簡稱的敘述，下列何者正確?(A)中國大陸國家標準簡稱CNS(B)美國國家標準簡稱AIS(C)國際標準組織簡稱ISO(D)日本工業規格簡稱JAS
31.下列何者為基線之正確簡寫?(A)PP(B)VP(C)HP(D)GL

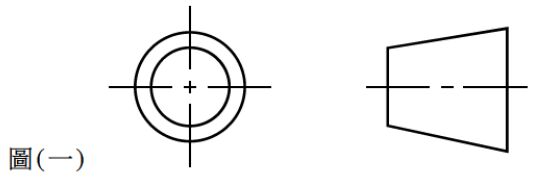

32.如圖(一)所示之投影法為第幾角法?(A)第一角法(B)第二角法(C)第三角法(D)第四角法
33.製圖時，為了清楚表示物件內部複雜的構造，常繪製成下列何種視圖?(A)透視圖(B)立體圖(C)輔助視圖(D)剖面視圖
34.有關製圖儀器使用之敘述，下列何者正確？(A)比例尺可作為畫直線的規尺使用(B)使用圓規時，固定端之鋼針長度宜略短於鉛筆筆尖(C)使用丁字尺與三角板畫垂線時鉛筆由下往上繪製(D)為畫出粗細相同、濃淡一致的直線，鉛筆向畫線方向保持垂直
35.有關橢圓之敘述，下列何者 不正確 ？(A)橢圓上之任一點至兩焦點之距離的和恆為常數(B)以一平面切割直立圓錐體，切割面與圓錐中心軸的夾角等於素線與圓錐中心軸的夾角(C)橢圓是圓的斜投影(D)當橢圓兩焦點重合時，橢圓則為圓

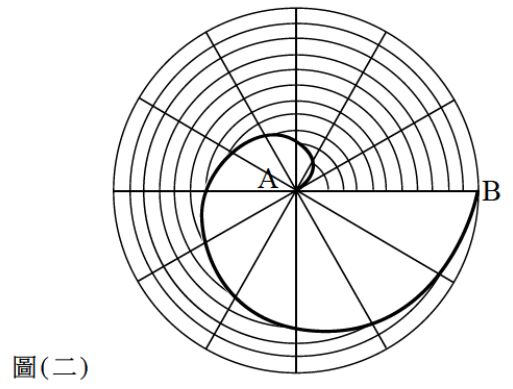

36.如圖(二)所示，連接各同心圓弧端點，所繪製出的AB弧線為：(A)拋物線(B)正六邊形的漸開線(C)正擺線(D)阿基米德螺旋線

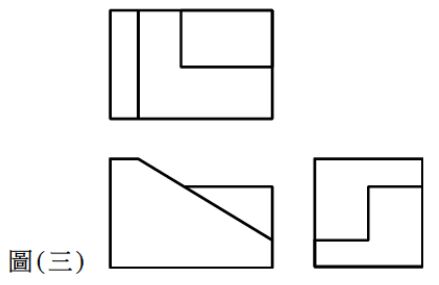

37.如圖(三)所示之正投影視圖，下列何者為其正確的立體圖？(A)(B)(C)(D)
38.有關透視圖基本原理之敘述，下列何者正確？(A)當畫面與視點間的距離保持固定，則物體離畫面愈遠其投影愈小(B)當畫面與視點間的距離保持固定，則物體離畫面愈遠其投影愈大(C)當物體與視點間的距離保持固定，則畫面離物體愈遠其投影愈大(D)當畫面與物體間的距離保持固定，則視點離畫面愈遠其投影愈小
39.有關透視投影之敘述，下列何者 錯誤 ？(A)側視角與正視角宜取20°~30°，可獲較佳之視覺效果(B)視平線在地平線上方，且兩線之間距小於物體之高度，所繪之透視圖是為正垂透視圖(C)為能得悉建築物之尺寸，透視圖必須標註尺寸(D)透視投影中，與畫面形成夾角的平行線所交會的點，稱之為消失點

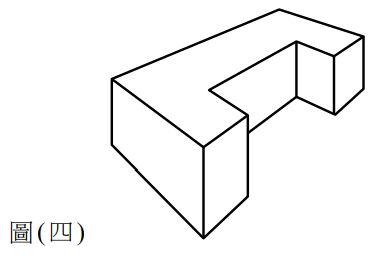

40.一物體之透視圖如圖(四)所示，此視圖屬於何種圖法作圖？(A)斜投影法(B)正投影法(C)三點透視法(D)二點透視法
