105年 - 105 高等考試_三級_電力工程、電子工程、電信工程：電子學#54616
科目：
電子學 |
年份：
105年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (9)
⑴求電流 I
1
、I
2
、I
3
和電壓 V
a
。 （8 分）
⑵輸出電壓 V
O
不小於 -15 V，求電阻 R
L
的最大值。 （7分）
⑶電阻 R
L
變化從 200 Ω 到 1 kΩ，求電流 I
L
變化與電壓 V
O
變化。（10 分）
⑴求電晶體共基極電流增益 α 與小信號射極電阻 r
e
。 （5分）
⑵ vi 為差動信號，求差模增益（A
d
=（v
o1
-v
o2
）/v
i
）（10 分） 。
⑶求差模輸入電阻 R
in
。 （10 分）

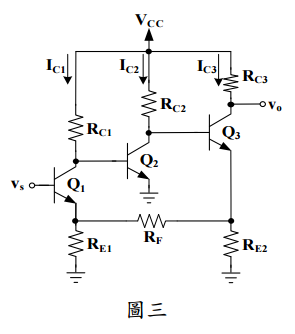

【已刪除】三、圖三所示迴授放大器，電流 I
C1
= 0.5 mA，I
C2
= 1.25 mA，I
C3
= 5 mA。電阻 R
C1
= 10 kΩ， R
C2
= 5 kΩ，R
C3
= 500 Ω，R
E1
= 100 Ω，R
E2
= 100 Ω，R
F
= 600 Ω，電晶體 Q
1
、Q
2
、 Q
3
相同，V
T
= 25 mV，β = 200，r
o
=∞，求放大器的閉迴路電壓增益（v
o
/v
s
）（25 分） 。
⑴寫出全加器的真值表。（10 分）
⑵承題⑴，簡化輸出端與輸入端的布林代數表示式，並且用 XOR、OR、AND 邏輯 閘設計此全加器電路。（15 分）
