106年 - 106 專技高考_建築師：建築結構#67128

科目：建築結構系統 | 年份：106年 | 選擇題數：40 | 申論題數：5

試卷資訊

所屬科目：建築結構系統

選擇題 (40)

1 對 RC 建築而言，施工後窗台常與柱相連而形成「短柱效應」，於強烈地震時下列有關「短柱效應」之敘述何者錯誤？ (A)柱之中央部位易形成斜張開裂 (B)柱較易達到剪力破壞 (C)柱會同時達到剪力及彎矩破壞 (D)柱上常出現“X”字形之開裂

2 有關高雄世運主場館之建築設計，下列敘述何者錯誤？ (A)主場館頂部採用太陽能板構造達節能減碳指標 (B)觀眾席本體建築結構採用鋼結構綠色建材 (C)主場館之外部鋼結構係採鋼管環繞桁架結構 (D)主場館採開放式設計以利館內自然通風 (E)一律給分

3 下列何種結構之力學原理與門形剛架結構最為接近？ (A)懸索結構 (B)格柵結構 (C)薄膜結構 (D)拱結構

4 三鉸拱受垂直均勻載重作用，下列敘述何者正確？①增加水平跨度，增加支承水平推力②增加拱的高度，增加支承水平推力③同比例增加水平跨度及拱的高度，支承水平推力會增加④同比例增加水平跨度及拱的高度，支承水平推力會減少 (A)①② (B)①③ (C)②③ (D)②④

5 下列那兩項完全正確？①「建築物耐震設計規範」要求垂直地震力單獨看成一種載重情況 ②地震震度大小僅與地震規模及震源深度有關 ③地震規模與地震釋放的能量有關 ④依「建築物耐震設計規範」設計興建之建築物可承受七級地震而不致損壞 (A)①② (B)②③ (C)①③ (D)①④

6 臺灣位處強震帶，高層建築的結構系統配置原則，下列何者較為不佳？ (A)主要結構桿件斷面要求對稱 (B)建築物整體需具抵抗扭矩之能力 (C)質量中心配置離剛性中心愈遠愈佳 (D)平面配置簡單且具規則性

7 高層建築結構常採用核心結構（core structure）系統，當核心尺度不足，可增加外伸穩定架（outrigger）及外圈桁架（belt-truss）連接外柱以提高整體結構之水平載重抵抗能力。當此系統承受水平載重時，下列敘述何者正確？ (A)無外伸穩定架與外圈桁架時，核心頂部之應力較大 (B)外伸穩定架可用來懸吊下方樓層，因此平面外圍支柱可不需與地面連接 (C)外伸穩定架主要用來抑制核心傾斜轉動，因此應儘量配置於核心頂端 (D)此系統又稱為管中管系統 (E)一律給分

8 下列何種系統為型抗結構（form-resistant structure）？ (A)摺版 (B)桁架 (C)剛構架 (D)剪力牆

9 圖(a)所示懸臂梁在自由端承受 P 的集中載重，梁的斷面分別選用正方形斷面以及圓形斷面，如圖(b) 所示。當使用相同材料，且兩者的斷面積相等時，正方形斷面梁的最大變位為圓形斷面梁的多少倍？ (A)1.047 (B)0.955 (C)0.846 (D)1.182

10 承上題，正方形斷面梁的最大應力為圓形斷面梁的多少倍？ (A)1.047 (B)0.955 (C)1.182 (D)0.846

11 依據「建築物耐震設計規範」之耐震設計目標，下列何者錯誤？ (A)受中小度地震作用，少數構件可以損壞，可以修復 (B)受中小度地震作用，結構體保持在彈性限度內 (C)受設計地震作用，構件可以產生塑性變形 (D)受最大考量地震作用，結構物不得崩塌

12 某十層樓建築物，其各層的質量皆相等，且各層的勁度與樓高亦相等。不考慮阻尼影響，在地震力作用下，下列情形何者最不可能發生？ (A)最頂層會有最大加速度 (B)最頂層會有最大層間變位 (C)最底層會有最大層間剪力 (D)最底層的柱受到的彎矩最大

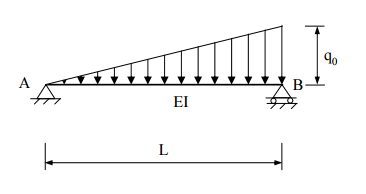

13 下圖簡支梁受三角形載重，則 B 點反力為多少？ (A)q0L/6 (B)q0L/3 (C)q0L/2 (D)2q0L/3

14 依「混凝土結構設計規範」耐震設計之特別規定，柱縱向鋼筋之鋼筋比不得大於多少％？ (A)4 (B)6 (C)8 (D)10

15 有一承受均佈載重之簡支梁，其最大拉應力在何處？ (A)梁中央位置的下方 (B)梁中央位置的上方 (C)梁支承位置的下方 (D)梁支承位置的上方 L A B EI q0 L A B E P (b) (a) 代號：80120 頁次：8－4

16 有關鋼骨材料之敘述，下列何者錯誤？ (A)鋼材之含碳量改變會影響其韌性和強度 (B)鋼材承受高溫後，其強度、硬度、耐磨性皆可能產生變化 (C)鋼材之含碳量與彈性模數（E 值）無關 (D)抗拉強度與降伏強度比值較大的鋼材，一般而言，其塑性變形能力較小

17 有關樁基礎之敘述，下列何者錯誤？ (A)設置於無液化可能性之土層的單樁極限垂直支承力，可由單樁之表面摩擦阻力及樁端點支承力所組成 (B)計算基樁之容許拉拔力時，可考慮樁之自重，但地下水位以下之部分，應考慮浮力造成的影響 (C)依據現行建築物基礎構造設計規範，群樁之整體支承力為各單樁端點支承力之總和 (D)當設計側向力大於樁基礎之容許側向支承時，可另行打設斜樁，以承受部分側向力

複選題
18 關於鉛心鋼板橡膠隔震器的敘述，下列何者正確？ (A)為完全隔絕地震，只能裝設於建築物基礎，不可裝置於其他樓層 (B)橡膠層間之鋼板乃用來提升其垂直向剛度，防止橡膠側向膨脹 (C)作用為減低建築物之水平振動週期，避免與地盤發生共振 (D)通常需要額外搭配消能裝置使用，以減少水平位移

19 下圖剛架中，若梁的勁度趨近於無限大，則柱挫屈的有效長度係數 K 值為何？ (A)0.5 (B)0.7 (C)1 (D)2

20 建築結構除了耐風的強度設計外，規範仍要求檢討風力作用下建築物的容許層間變位角，其中耐風設計規範要求風力作用下建築物的層間變位角不得超過 5/1000，此一風力作用所考慮之回歸期為何？ (A)半年回歸期的風力 (B)回歸期為 50 年的風力 (C)回歸期為 475 年的風力 (D)回歸期為 2500 年的風力

21 下圖結構原為不穩定，擬於各節點間增加兩根桿件進行改善，則下列選項何者仍為不穩定結構？ (A)ac 和 ce (B)ad 和 bd (C)ad 和 be (D)ae 和 ce

22 型鋼會因製造過程產生殘餘應力（residual stress），下列敘述何者錯誤？ (A)最慢冷卻的部分會產生壓應力 (B)可能會因殘餘應力而變形 (C)殘餘應力為內力 (D)殘餘應力會影響斷面強度

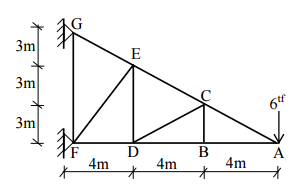

23 如圖所示桁架，桿件 ED 的內力為何？ (A)6^tf壓力 (B)0 (C)10^tf壓力 (D)6^tf張力

24 下圖桿件之自由端 a 點受 2P 力作用，a 點垂直向下伸長量為，則 K 值為： (A)4/3 (B)1 (C)2/3 (D)1/3

25 有一矩形梁斷面，梁寬 30 cm，梁高 60 cm。已知材料之彈性係數為 20,000 kgf/cm2 。如欲使得該斷面於梁頂與梁底處分別產生 0.003 的壓應變與張應變，則該斷面所須施加的彎矩力應為多少 kgf-cm？ (A)960,000 (B)1,080,000 (C)1,200,000 (D)1,360,000

26 下圖簡支梁之跨度為 L。已知材料之彈性係數為 E，梁斷面之慣性矩為 I。今於跨度中央處施加一集中荷重 P，則該梁於跨度中央處之撓度應為： (A)PI/(48EL³ ) (B)PL/(48EI³ ) (C)PE/(48IL³ ) (D)PL³ /(48EI)

27 下圖之懸臂梁，端點 B 承受一集中載重 P，則 B 點之垂直位移為： (A) (B) (C) (D)

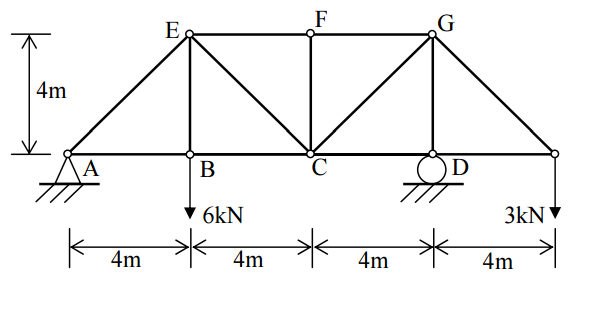

28 桁架結構受力如下圖，桿件 EC 之軸向力為多少 kN？ (A) (B) (C) (D)

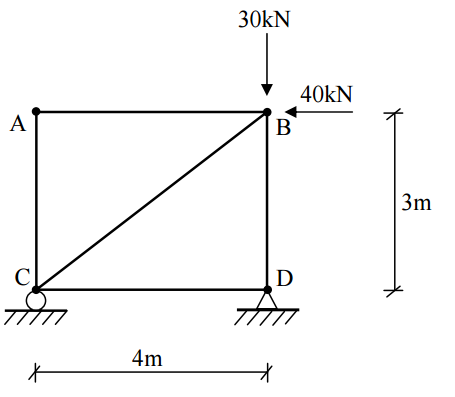

29 剛架結構受力如下圖，接點 C 之內力矩為多少 kN-m？ (A)36 (B)12 (C)24 (D)30

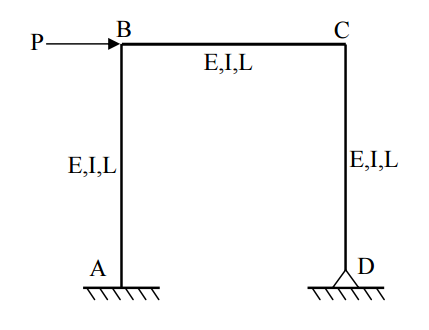

30 下圖門形構架在 B 點承受一水平載重 P，則下列何處有最大彎矩值？ (A)A 點 (B)B 點 (C)C 點 (D)D 點

31 下圖桁架受外力作用之情形如圖所示，則下列有關此桁架的敘述，何者正確？ (A)該桁架為 1 次靜不定桁架 (B)桁架除了 BC 桿件受力外，其餘桿件均不受力 (C)共有 3 個零桿件 (D)共有 2 個承受壓力桿件

32 下圖之構架在 B 點受 4 tf-m 力矩作用，令材料性質 EI 為常數，則 BC 桿件所受之剪力為多少 tf？ (A)1 (B)(C)3 (D)

33 對鋼構造建築物的設計，根據現行「鋼結構極限設計法規範」，D＝靜載重、L＝活載重、E＝地震力載重，則下列載重組合何者正確？ (A)D＋L (B)1.4D＋1.6L (C)0.75(1.4D+1.7L±1.87E) (D)0.9D±E

34 設計鋼筋混凝土梁時，在不受風雨侵襲且不與土壤接觸者，其鋼筋之混凝土保護層最少需幾公分？ (A)2.5 (B)4.0 (C)5.5 (D)7.0

35 關於鋼筋混凝土樓版之結構特性，下列何者正確？ (A)樓版長邊與短邊尺度比值大於 2 時，可視為單向版設計 (B)樓版長邊與短邊尺度比值大於 2 時，由短邊梁承受大部分樓版垂直載重 (C)無梁版不可視為剛性樓版，因此不適用於有地震地區之建築物 (D)樓版長寬固定時，若版厚減少，可減輕自重，並有效降低樓版撓度

36 在 RC 梁構件進行配筋設計時，當構件受到下列何種力量作用下，須同時計算縱向鋼筋量與橫向鋼筋量？ (A)軸力 (B)彎矩 (C)剪力 (D)扭力

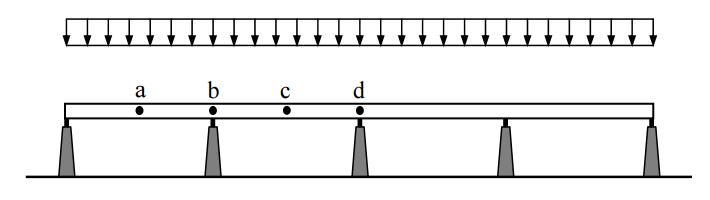

37 某等跨距的四跨 RC 連續小梁受垂直向下之相同均佈載重作用，如圖所示。各支承均為鉸支承，則 a、 b、c、d 各點中，何處的下層所需縱向鋼筋量最大？ (A)a 點 (B)b 點 (C)c 點 (D)d 點

38 依據建築技術規則之規定，下列何種用途類別之樓地板活載重最大？ (A)博物館 (B)辦公室 (C)書庫 (D)教室

39 臺北 101 建築與高雄 85 大樓建築分別為臺灣北部及南部第一高建築物，兩者之建築結構敘述下列何者錯誤？ (A)兩棟建築物之基礎皆為無樁之筏基 (B)兩棟建築之主體結構皆為鋼結構 (C)兩棟建築皆有使用高性能混凝土做柱內灌漿 (D)兩棟建築皆設有抗風阻尼器

40 下列何者為懸吊式核心系統之優點？ (A)柱量較少、平面空間較大 (B)耐震性質佳 (C)水平慣性力傳遞路徑佳 (D)結構贅餘度高

申論題 (5)

一、說明何謂不規則結構？試繪圖表示三種不規則結構之實例，並說明其可能造成之結構問題。（10 分）

【已刪除】

二、如下圖之三鉸拱，試繪其反力及彎矩圖。（10 分） phpJ5pGoD

⑴斷面 B、C 的梁寬 b₂及 b₃分別為何？（6 分）

⑵ A、B、C 三者斷面中心橫軸的慣性矩 I 值分別為何？（6 分）

⑶若選用箱形斷面 B 及 H 形斷面 C 時，則小梁最大撓度分別為矩形斷面 A 的多少百分比？（8 分）
