32 下圖之構架在 B 點受 4 tf-m 力矩作用，令材料性質 EI 為常數，則 BC 桿件所受之剪力為多少 tf？
(A)1
(B)phpQqy51t
(C)3
(D)phpVnUfYhphp1YORDF

答案：登入後查看
統計： A(206), B(364), C(37), D(50), E(0) #1719106

詳解 (共 3 筆)

#5966033
29
0
#5216232

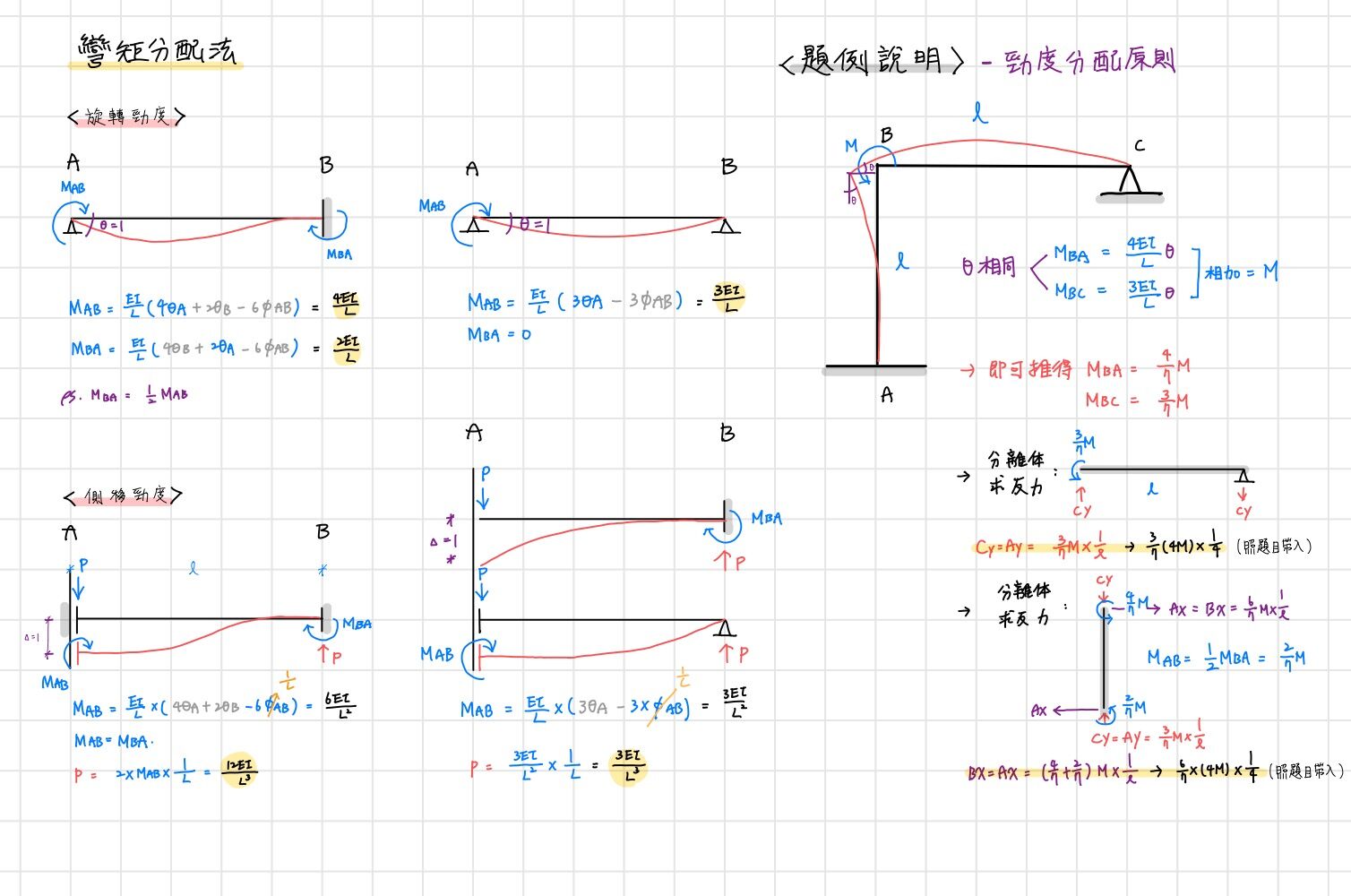

彎矩分配法
ab段為一固定端 一鉸接 勁度=4EI/L
bc段為二鉸接 勁度=3EI/L
2段比4:3

B點彎矩按比例分配 4/7: 3/7
故bc段彎矩4(t-m)*3/7=12/7
令彎矩和=0   12/7 / 4= 3/7t


19
0
#3013592
鉸接 3EI/L固定端 4EI/L所以B...
