所屬科目:高中技藝◆數位電子

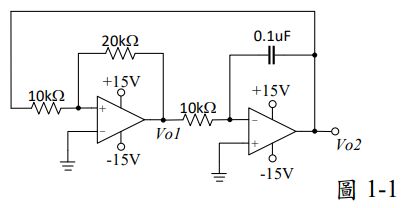

1. 如圖1-1所示電路,下列選項何者正確?
(A)\( V_{O1} \)為±7.5V方波。 (B)\( V_{O2} \)為±7.5V方波。 (C)\( V_{O2} \)為±7.5V三角波。 (D)\( V_{O1} \)為±7.5V三角波。

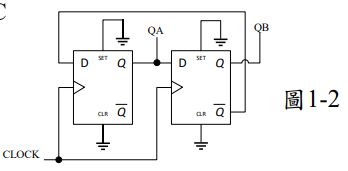

2. 如圖1-2,CLOCK輸入60 Hz方波,則\( Q_B \)輸出頻率與工作週期為?
(A)30Hz、25% (B)30Hz、50% (C)15Hz、25% (D)15Hz、50%

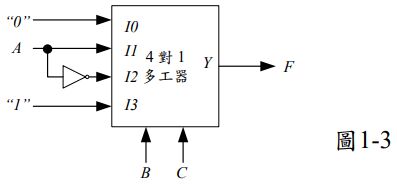

3. 圖1-3所示為利用4對1多工器所設計的邏輯電路,其中,輸入信號為ABC,試求輸出布林函數F?
(A)\( F = A'B + AC \) (B)\( F = A'B + BC \) (C)\( F = AB'C + A'B + BC' \) (D)\( F = AB + AC + BC \)
4. 模數10同步上數計數器,初值1001(最右邊LSB),經過9個時脈後輸出為? (A)0001 (B)0111 (C)0010 (D)1000
5. 將十六進位數字\( 5A.C_{(16)} \)轉換為四進位數字,下列何者正確? (A)1011010.1100 (B)\( 1122.3_{(4)} \) (C)\( 132.3_{(4)} \) (D)90.75
6. 關於共基極(CB)、共射極(CE)、共集極(CC)電晶體放大器三者之比較,下列何者正確? (A)只有CC放大器之輸入電壓與輸出電壓同相位,其餘二者之輸入電壓與輸出電壓為反相 (B)只有CE放大器同時具有電壓與電流放大作用,且CE放大器之功率增益的絕對值為三者中最大 (C)只有CB放大器不具電流放大作用,且CB放大器之輸出阻抗及電壓增益的絕對值為三者中最小 (D)只有CC放大器不具電壓放大作用,且CC放大器之輸入阻抗及電流增益的絕對值為三者中最小

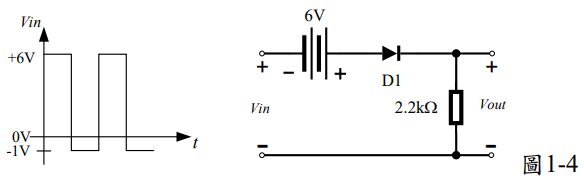

7. 如圖1-4所示之理想二極體電路,\( V_{in} \)為高低位準的寬度各佔50%之波形,其高位準6V,低位準–1V,則\( V_{out} \)之有效值為何?
(A)6.7V (B)8.5V (C)9.2V (D)10.4V
8. 如圖1-5所示電路,若MOSFET的臨界電壓(threshold voltage) \( V_T = 2V \),且其參數 \( K = 0.5mA/V^2 \)。欲設計使其工作在 \( V_{DS} = 4V \),則 \( R_D \) 的值應為何?
(A)\( 2k\Omega \) (B)\( 4k\Omega \) (C)\( 6k\Omega \) (D)\( 8k\Omega \)

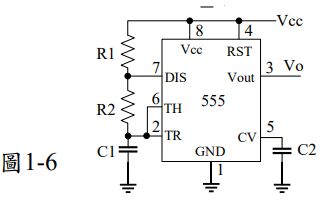

9. 如圖1-6所示為555 IC所組成之方波產生電路,則下列何種R1和R2的關係可以得到最接近工作週期50%的方波信號?
(A)R1>>R2 (B)R1=2R2 (C)R2=2R1 (D)R2>>R1
10. 理想的運算放大器有幾項特點。由此,當選擇運算放大器來設計反相放大器時,下列何者錯誤? (A)運算放大器的輸入阻抗愈大愈好 (B)運算放大器的共模拒斥比(CMRR),愈大愈能抑制雜訊效應 (C)運算放大器的差模增益Ad愈小愈好 (D)運算放大器的共模增益Ac愈小愈好

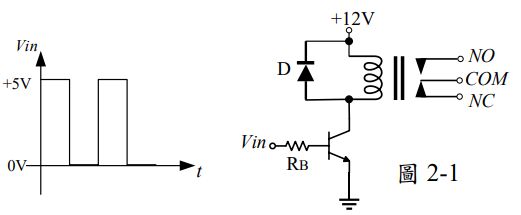

1. 如圖2-1所示電路,電晶體 \( \beta = 80 \),繼電器線圈電阻100Ω,\( V_{BE(Sat)} = 0.8V \),\( V_{CE(Sat)} = 0.2V \)。則電阻 \( R_B \) 最大值 = _____ Ω。

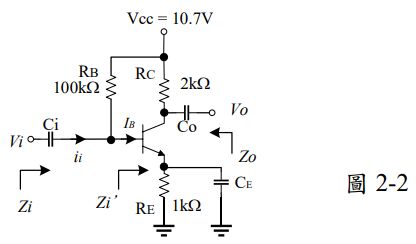

2. 如圖2-2所示電路,若 \( V_{BE} = 0.7V \),\( \beta = 99 \),\( V_T = 25mV \),則電壓增益 \( V_O/V_i = \)____。

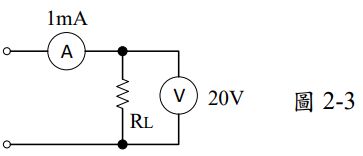

3. 如圖2-3所示電路,使用電壓表(靈敏度20kΩ/V)與電流表測量 \( R_L \),若電壓表50V檔測得20V、電流表顯示1mA。則 \( R_L \) 的誤差百分比 = _____%。

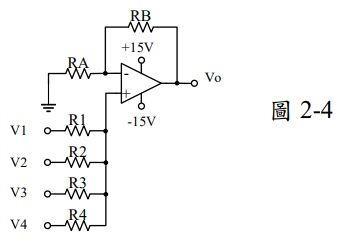

4. 如圖2-4所示之理想運算放大器電路,若電阻 \( R_1 = R_2 = R_3 = R_4 = 100k\Omega \),\( R_A = 10k\Omega \),若欲設計輸出電壓 \( V_o = 2(V_1 + V_2 + V_3 + V_4) \),則 \( R_B = \)___________Ω。

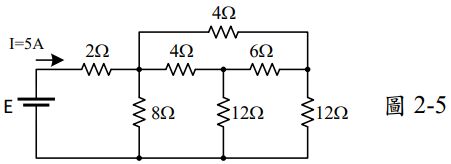

5. 如圖2-5所示之電路,試求電源電壓E為何?

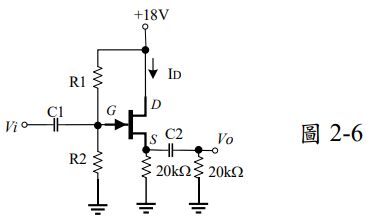

6. 如圖2-6所示之JFET電晶體電路,已知該電晶體截止電壓 \( V_{GS(off)} = -5V \),直流閘源極電壓 \( V_{GS} = -4V \) 時,\( I_D = 0.5mA \),則 \( R_1/R_2 \) 的值為何?
7. 有一平行板電容器,於介質不變情況下,若極板間距離減半,要使電容量增加為8倍,則極板面積須變為原來的多少倍?
8. 請問圖2-7等效於哪一種四輸入的邏輯閘?_________

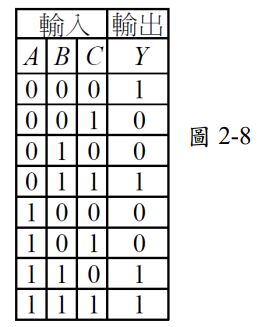

9. 布林代數Y = f(A,B,C)其真值表如圖2-8,下列何者是圖2-8和之積(Product of Sum)的最簡式?_________

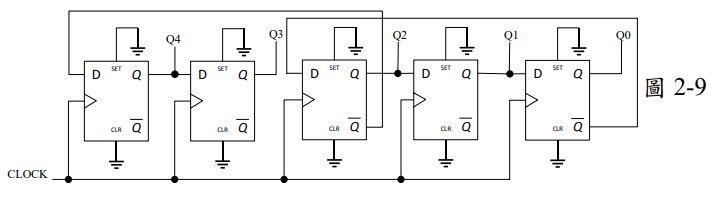

10. 如圖2-9電路圖中,若電路狀態的呈現以 \( Q_4Q_3Q_2Q_1Q_0 \) 表示,請問初始狀態為11011,電路經過6個時脈週期後會呈現甚麼狀態?
1. 請用2個OPA設計一電路(第一級為1個同相放大器,第二級為1個差動放大器),使滿足
\[ V_o = 2V_1 - 10V_2 \]
2. 布林函數 F(A, B, C) = (A⊕B) ● C + A'●(B⊕C) ,其中⊕表示互斥或(XOR)運算。請問其積之和(SOP)的最簡式?
3. 請畫出一個被動式RC的低通濾波器電路,並畫出其頻率響應曲線與標出-3dB點,縱軸請用dB表示。
4. 請畫出一個被動式RC的高通濾波器電路,並畫出其頻率響應曲線與標出-3dB點,縱軸請用dB表示。
5. 如圖3-1,請求出 \( V_o/V_i = ? \)
