107年 - 107 專技高考鋼結構設計#72981

科目：鋼結構設計 | 年份：107年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：鋼結構設計

選擇題 (0)

申論題 (5)

⑴忽略應力/應變集中進行分析，試推估兩種材料之鋼件受最大拉力時標點間伸長量為何？（15 分）

⑵說明降伏比對鋼件伸長量之影響。（10 分）

二、鋼構架中有一柱長 400 cm，採用板厚 3.2 cm、寬度 80 cm 之箱型斷面。分析後得知柱需承受壓力 1,119 tf，且 2 方向有效長度係數分別為 2.284 與 2.397。鋼材降伏強度 3.3 tf/cm²，而揚氏係數 2,040 tf/cm² 。試依極限設計法（LRFD）檢核上述柱構件之強度設計。（25 分）

參考公式：

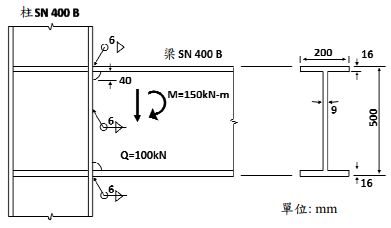

三、試以容許應力設計法（ASD）檢核圖中 SN400B 鋼箱型柱-H 型梁接頭之銲接尺寸。梁翼與梁腹負擔彎矩分別為M_f= 124.5 kNm與M_w = 25.5 kNm。梁腹銲喉斷面模數，而銲道外側拉應力。銲道容許應力。（30 分）

四、除施工程序書另有規定，建築鋼結構那些部位不予塗裝？（20 分）
