108年 - 108 地方政府特種考試_四等_建築工程：建築圖學概要#81559

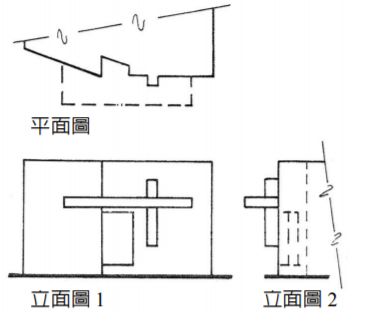

(一)

(一)

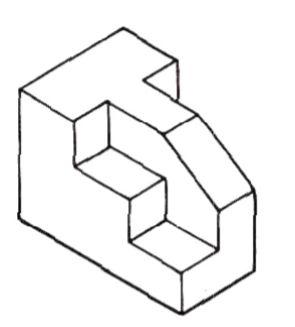

(2)

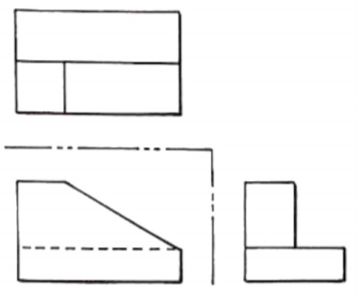

(二)

三、請繪簡圖並列表說明建築基礎的基本類型有那些？而這些類型的特性

與適用的範圍又為何？（20 分）

四、四、請依照下列 RC 加強磚造 2 樓住宅之建築平面圖與其上所標示(1)-(1)、 (2)-(2)之剖線，分別繪製其施工剖面圖。（各 20 分，共 40 分） 1 樓標高為 30 cm，各樓層高度皆為 300 cm，女兒牆高 33 cm， 為高窗（高為 60 cm）， 為落地鋁門窗， 為一般標準窗，外牆厚 24 cm，內牆厚 12 cm。其他未標示尺寸請自行依圖面比例以一般常理自訂，請依國家標準（CNS）建築製圖符號，並以 1/50 比例繪製。
