所屬科目：工程力學概要
一、如圖所示之構件，試求外力 F2在 x-軸及 y-軸兩個方向之分量值。（25 分）

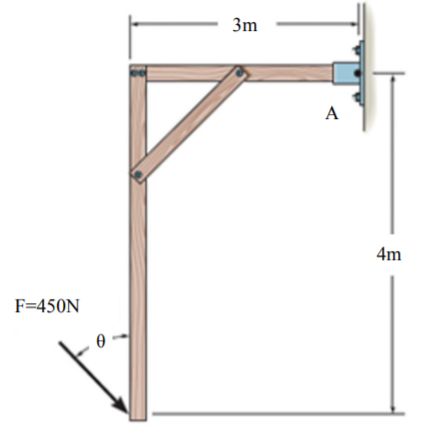

二、如圖所示，求外力 F 對點 A 造成之力矩 MA，將其表示為 θ 之函數，並 繪出 MA隨 θ 變化之圖形（0°≦θ≦350°）。（25 分）

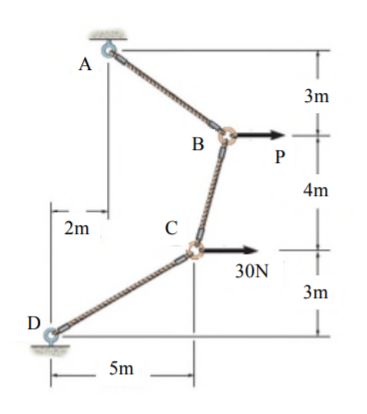

三、如圖所示，已知各繩所能承受之最大拉力為 45 N，求載重 P 可容許之最 大值。（25 分）

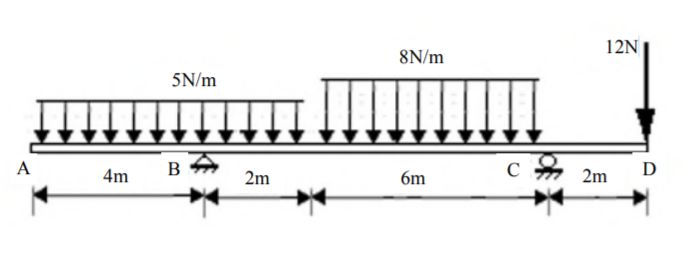

四、如下圖所示之構件，繪製其剪力分布圖及彎矩分布圖。（25 分）
