所屬科目：統測◆06土木與建築群◆(二)測量實習、製圖實習
2. 一張建築平面圖比例尺為 ，經影印放大後，某直線距離為原圖的 4 倍，若該影印圖上某一段距離為 10 cm，則實際距離的長度為多少？ (A) 5 km (B) 50 m (C) 5 m (D) 0.5 m
7. 有關電子測距儀之敘述，下列何者正確？ (A) 測距時，增加稜鏡數可使施測距離加長，即稜鏡數與距離成正比關係 (B) 電子測距儀精度以± () ，其中 a 為加常數，b 為乘常數，D 為測距長 (C) 微波測距儀需完全通視 (D) 雷射測距儀是屬於長程測距儀
9. 使用光學水準儀施測長 9000 公尺的水準路線，若以二等水準測量規範要求為時，其最大允許誤差為多少？ (A) ±30 mm (B) ±25 mm (C) ±20 mm (D) ±15 mm

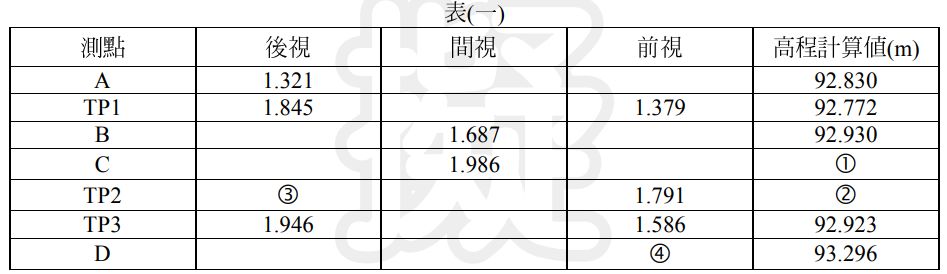

10. 一逐差水準測量之紀錄如表(一)，已知 A 點高程為 92.830 m，其中①、②、③、④四項數據未填入，則 下列何者正確？ (A) ①為92.625 m (B) ②為92.820 m (C) ③為1.683 m (D) ④為1.577 m
11. 有關水準測量之敘述，下列何者錯誤？ (A) 於傾斜地量距，設傾斜角為 θ，斜距為 S，則水平距離為 S • cos θ (B) 水準測量標尺微小讀數估讀不準之誤差為偶然誤差 (C) 水準測量時，讀完後視後如儀器此時稍有下陷，然後再觀測前視時，則換算得來的前視點高程會加大 (D) 水準管軸垂直直立軸之檢定採用木樁校正法
14. 有關水準測量之敘述，下列何者錯誤？ (A) 閉合水準測量，其後視和為 ΣB.S. ，前視和為 ΣF.S. ，則閉合差 = ΣB.S. - ΣF.S. (B) 附合水準測量，起點高程為，終點高程為 ，後視和為 ΣB.S. ，前視和為 ΣF.S. ，則閉合差 = (ΣB.S. - ΣF.S.) - (起點高程 - 終點高程) (C) 當水準管傾斜而使氣泡移動一格(2 mm)時，水準管所傾斜之角度稱為水準管靈敏度 (D) 物鏡光學中心與十字絲中心之連線稱為視準軸
16. 有關經緯儀之誤差中，下列哪個選項組合誤差皆可藉由經緯儀正倒鏡觀測消除之？ ①視準軸誤差 ②視準軸偏心誤差 ③橫軸(水平軸)不垂直於直立軸誤差 ④水平度盤刻劃不均勻 ⑤縱角指標差⑥水準管軸誤差 (A) ①③⑥ (B) ②④⑤ (C) ①③⑤ (D) ②③⑥
17. 已知 OP 之方位角為 78°30 ' 20 "，OQ 之方向角為 N48°24 ' 12 " W，則 ∠POQ(順時針) = ？ (A) 126°54 ' 32 " (B) 233°05 ' 28 " (C) 283°25 ' 38 " (D) 333°45 ' 58 "

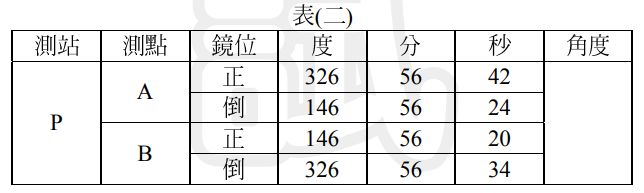

18. 經緯儀置於測站 P 點，正鏡觀測 A 點及 B 點後倒鏡觀測 B 點及 A 點，其觀測如表(二)，則 ∠APB (順時 針)之水平夾角為下列何者？ (A) 180°00 ' 22 " (B) 180°00 ' 14 " (C) 179°59 ' 46 " (D) 179°59 ' 54 "
21. 有關製圖紙規格的大小尺度規定，下列何者不正確？ (A) 根據 CNS 國家標準，A0 圖紙尺度為 841 x 1189 mm ，B0 圖紙尺度為 1000 x 1414 mm (B) 1 令為 500 張全開圖紙之重量計量單位 (C) 全開圖紙大於 A0 圖紙 (D) 圖紙長邊為短邊的倍
22. 假設某直線以的比例尺量測，其刻度顯示為 60 公分。試問該直線若以 比例尺量測，則其刻度顯示為多少？ (A) 300 公尺 (B) 30 公分 (C) 12 公分 (D) 300 公分
26. 有關線條之優先順序，下列敘述何者不正確？ (A) 繪製鉛筆底稿時線條順序，中心線→實線→虛線 (B) 線條上墨順序，小圓弧→大圓弧→曲線→實線→虛線→尺度線→註解字體 (C) 線條重疊時，粗實線→虛線→中心線→折斷線→尺度線→剖面線 (D) 輪廓線與其他線重疊時，一律畫輪廓線；若隱藏線與中心線重疊，則畫中心線
33. 線條交接時之畫法，下列何者不正確？ (A) (B) (C) (D)
36. 有關圖(一)之量體等角圖的敘述，下列何者不正確？ (A) 含七個正垂面 (B) 含一個單斜面、一個複斜面 (C) 於俯視圖、前視圖、右側視圖三視圖中，共呈現二個三角形 (D) 於俯視圖、前視圖、右側視圖三視圖中，無虛線
38. 有關投影作圖法的敘述，下列何者不正確？ (A) 二等角圖為斜投影圖之一種 (B) 當投影線與投影面夾 63°26 ' 時，其後退軸(斜軸)與原物體斜軸比例為 (C) 不規則物件其等角圖輪廓線大多為非等角線，無法直接量度，此時可採用支距法繪製 (D) 將物體置於投影箱，先繞垂直軸水平轉 45°，再繞水平軸垂直轉 35°16 '，可得等角投影圖
40. 下列四組第三角法的三視圖中，何者正確？ (A) (B) (C) (D)
