108年 - 108-2 技術士技能檢定學科測試試題-乙級：16800 輸電地下電纜裝修#80681

科目：技檢◆輸電地下電纜裝修-乙級 | 年份：108年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆輸電地下電纜裝修-乙級

選擇題 (80)

1. 「感覺心力交瘁，感覺挫折，而且上班時都很難熬」此現象與下列何者較不相關？(A)可能需要尋 找專業人員諮詢(B)工作相關過勞程度輕微(C)工作相關過勞程度可能嚴重(D)可能已經快被工作累垮 了。
2. 平衡三相交流電路中每相電壓之相角差互為(A)180(B)120(C)360(D)90 電工度。
3. 目前國內 69KV 充油電纜之容許最高油壓設計為(A)5(B)3(C)6(D)4 ㎏/㎝ 2G。
4. 充油電纜於鉛封過程中，使用石腊的主要目的是(A)防止漏油用(B)降溫及清潔用(C)潤滑作用(D)填補 氣孔用。
5. 充油電纜接續匣及終端匣之鉛工補強及防蝕處理，通常於(A)電纜絕緣體削尖(B)導體壓接(C)電纜切 斷(D)油壓設定 之後。
6. 下列何者「違反」個人資料保護法？(A)縣市政府提供村里長轄區內符合資格之老人名冊供發放敬 老金(B)學校將應屆畢業生之住家地址提供補習班招生使用(C)網路購物公司為辦理退貨，將客戶之 住家地址提供予宅配公司(D)公司基於人事管理之特定目的，張貼榮譽榜揭示績優員工姓名。
7. 輸電交連 PE 電纜之常時容許最高溫度為(A)95(B)85(C)90(D)80 ℃。
8. 大樓電梯為了節能及生活便利需求，可設定部分控制功能，下列何者是錯誤或不正確的做法？(A) 電梯馬達加裝變頻控制(B)縮短每次開門/關門的時間(C)電梯設定隔樓層停靠，減少頻繁啟動(D)加感 應開關，無人時自動關燈與通風扇。
9. 交連 PE 電纜之接續作業中剝除外部半導電層時，通常使用(A)剝除器(B)鉋刀(C)玻璃片(D)刀片 剝離 絕緣體。
10. 導線上電流與其端電壓成正比，而與其電阻成反比，是(A)庫侖定律(B)克希荷夫定律(C)焦耳定律(D) 歐姆定律。
11. 4 極 60Hz 之三相感應電動機，其轉差率為 3﹪時，則其每分鐘之異步轉速為(A)1800(B)1560(C)1746 (D)1600 轉。
12. 國內 69KV 交連 PE 電纜之接續絕緣處理通常使用自動繞捲機，其操作時須先調整絕緣膠帶之(A)速 度(B)黏度(C)張力(D)壓力。

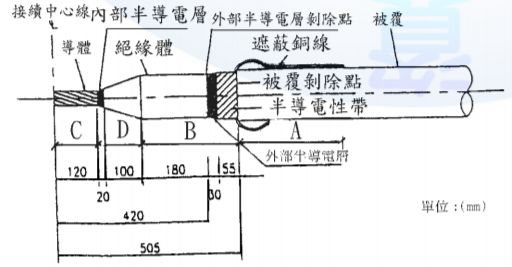

13. 輸電用 69K V 交連 PE 電纜之接續處理過程中，須完成電纜絕緣體削尖，其形狀如下圖示。圖中各 部位如符號 ABC 及 D 所示，皆須依規定之尺寸施作，其削尖處理之先後順序為5dd5ea0c30a60.jpg(A)ADCB(B)ABDC (C)ACBD(D)ABCD。

14. 輸電地下電纜線路送電後，在人孔內為處理其熱脹冷縮現象，其設計通常採用(A)水平蛇行(B)彎曲 密集固定(C)反曲式支距(offset)(D)垂直蛇行。

15. 如下圖，你知道這是什麼標章嗎？5dd5ea392957d.jpg(A)奈米標章(B)省水標章(C)能源效率標示(D)環保標章。

16. 161KV4000MCM 充油電纜之導體截面積相當於(A)1600(B)1200(C)1000(D)2000 ㎜ 2。
17. 目前國內 161KV 充油電纜之絕緣體削尖處理方式通常使用(A)鋼琴線吊重錘(B)小刀片(C)削尖器(D)線 鋸 處理絕緣體。

18. 輸電地下充油電纜線路系統圖中裝設於人孔內單端接地之電纜被覆保護裝置，其符號為(A)5dd5ea54ea2ba.jpg (B)5dd5ea6a9b600.jpg (C) 5dd5ea7cb8565.jpg(D) 5dd5ea8eac18b.jpg。

19. 各產業中耗能佔比最大的產業為(A)農林漁牧業(B)能源密集產業(C)服務業(D)公用事業。
20. 職業安全衛生法所稱有母性健康危害之虞之工作，係指對於具生育能力之女性勞工從事工作，可 能會導致的一些影響。下列何者除外？(A)妊娠期間之母體健康(B)胚胎發育(C)經期紊亂(D)哺乳期間 之幼兒健康。
21. 目前國內輸電 161KV 交連 PE 電纜線路竣工後加入系統前之耐電壓試驗，其中如選以交流試驗， 其電壓值/持續時間為(A)161KV(1.732Uo)/15 分鐘(B)161KV(1.732Uo)/30 分鐘(C)先以 93KV(Uo)/5 分 鐘後再上升至 161KV(1.732Uo)/60 分鐘(D)93KV(Uo：對地電壓)/60 分鐘。
22. 下列行為何者「不」屬於敬業精神的表現？(A)保守顧客隱私(B)遵守法律規定(C)隱匿公司產品瑕疵 訊息(D)遵守時間約定。
23. 下列哪些廢紙類不可以進行資源回收？(A)報紙(B)紙尿褲(C)雜誌(D)包裝紙。
24. 目前國內 161KV 4000MCM 充油電纜之導體壓接，通常使用特定鋼模並配合(A)60(B)200(C)100(D)15 0 噸壓接機。
25. 將交流電變換成直流電的電氣裝置為(A)比壓器(B)換流器(C)整流器(D)比流器。
26. 交連 PE 電纜之接續作業中削尖外部半導電層時，其表面通常以三種砂紙磨光處理，砂紙之使用順 序為(A)#600、#400、#240(B)#240、#400、#600(C)#600、#240、#400(D)#240、#600、#400。
27. 電鈴能響是因為電的(A)光電效應(B)熱效應(C)磁效應(D)伏打效應。
28. 目前國內輸電交連 PE 電纜之金屬遮蔽層通常採用(A)鉛被套(B)銅帶加不鏽鋼線(C)鋁被套(D)銅線。

29. 輸電地下充油電纜線路系統圖中圖示 5dd5eab717d0d.jpg之符號為(A)普通型(B)止油絕緣型(C)絕緣型(D)止油普通型 電纜接續匣。

30. 目前國內 69KV 交連 PE 電纜之絕緣體平均厚度規定不得小於規定值之(A)100%(B)85%(C)90%(D)80 %。
31. 長距離涵洞內 69KV 交連 PE 電纜垂直蛇形佈設時，蛇形之間距為(A)2 M(B)5 M(C)1 M(D)3M。
32. 國內 161KV 充油電纜線路之金屬遮蔽系統其接地線之截面積通常使用(A)250mm2(B)150mm2(C)325 mm2(D)200mm2。
33. 變壓器開路試驗是在測其(A)鐵損(B)銅損(C)介質損失(D)機械強度。
34. 欲改變三相感應電動機之轉向時，下列何者為正確(A)交換任兩條電源線(B)將三條電源線同時交換 (C)將電壓增高(D)插入電阻。
35. 輸電交連 PE 電纜之訂購條長為確保足夠使用，通常與實際丈量之誤差範圍規定為(A)+2％～-0％(B) +1％～-0％(C)+2.5％～-0％(D)+1.5％～-0％。
36. 如果發現有同事，利用公司的財產做私人的事，我們應該要(A)應該告訴其他同事，讓大家來共同 糾正與斥責他(B)未經查證或勸阻立即向主管報告(C)應該立即勸阻，告知他這是不對的行為(D)不關 我的事，我只要管好自己便可以。
37. 輸電用 SB-2 型電纜被覆保護裝置內之保護元件(Valve e lement)數量，每組共有(A)3 只(B)2 只(C)6 只 (D)1 只。
38. 受雇者因承辦業務而知悉營業秘密，在離職後對於該營業秘密的處理方式，下列敘述何者正確？ (A)僅能自用而不得販售獲取利益(B)自離職日起 3 年後便不再負有保障營業秘密之責(C)離職後仍不 得洩漏該營業秘密(D)聘雇關係解除後便不再負有保障營業秘密之責。
39. 69KV 交連 PE 電纜用之自動繞捲機其操作使用時下列步驟何者為第一步(A)調整微調開關之位置(B) 連接控制電纜(C)安裝絕緣帶(D)調整自動繞捲機之底座成水平。
40. 目前國內輸電 69K V 交連 PE 電纜用之絕緣型電纜接續匣與電纜遮蔽層相隔離之絕緣筒，其最小衝 擊耐電壓設計不得少於(A)45KV(B)30KV(C)60KV(D)22.5KV。

41. 下列何者為節能標章？(A) 5dd5eb2826ad6.jpg(B) 5dd5eb3b20a19.jpg(C) 5dd5eb4e44410.jpg(D)5dd5eb5f958a4.jpg 。

42. 電纜延放完成後，通常拉線環之位置應超過電纜接續中心線(A)50(B)40(C)20(D)30 公分以上。
43. 旋緊電纜接續匣銅管法蘭之固定螺栓，其順序位置通常為(A)隨意(B)反時鐘方向(C)對角方向(D)順時 鐘方向。
44. 目前國內輸電線用 69KV 交連 PE 電纜，多回線管路共設時，為考慮輸電容量，常採用之標準截面積為(A)1400mm2(B)1600mm2(C)1000mm2(D)1200mm2。
45. 「聖嬰現象」是指哪一區域的溫度異常升高？(A)西太平洋表層海水(B)東太平洋表層海水(C)西印度 洋表層海水(D)東印度洋表層海水。
46. 量測輸電電纜 PVC 被覆是否破損的儀器是(A)電壓計(B)高阻計(C)三用電表(D)電流計。
47. 一個電阻器之額定規格為 100 瓦特 4 歐姆，其所能通過之安全電流為(A)1 安培(B)14 安培(C)10 安培 (D)5 安培。
48. 一般而言，水中溶氧量隨水溫之上升而呈下列哪一種趨勢？(A)不變(B)不一定(C)減少(D)增加。
49. 國內 161KV 4000MCM 充油電纜接續匣之鉛工處理長度及直徑通常規定為(A)依照廠家之施工說明 書(B)150±2×75ψ±5mm(C)160±2×80ψ±5mm(D)140±2×75ψ±5mm。
50. 繼電器又稱(A)電容(B)電驛(C)電感(D)電阻。
51. 下列何者是造成臺灣雨水酸鹼(pH)值下降的主要原因？(A)工業排放廢氣(B)降雨量減少(C)森林減少 (D)國外火山噴發。
52. 69KV 及 161KV 輸電電纜佈設後固定時之最小彎曲半徑，為電纜外徑之(A)15 倍(B)10 倍(C)25 倍(D)2 0 倍。
53. 下列何措施較可避免工作單調重複或負荷過重？(A)經常性加班(B)排班保有規律性(C)工時過長(D)連 續夜班。
54. 交連 PE 電纜之接續作業中剝除外部半導電層之長度通常為(A)50 公分(B)40 公分(C)依照廠家施工圖 說(D)45 公分。
55. 輸電用充油電纜之真空處理通常使用真空計讀取真空度，其單位以(A)cmHg(B)cmAg(C)mmHg(D)mm Ag 表示。
56. 下列何者非屬職業安全衛生法規定之勞工法定義務？(A)實施自動檢查(B)遵守安全衛生工作守則(C) 定期接受健康檢查(D)參加安全衛生教育訓練。
57. 固定特高壓充油電纜通常使用(A)鈴口型支撐(B)彈簧式固定座(C)鋁合金固定座(D)托盤。

58. 輸電交連 PE 電纜線路於電纜終端或涵洞內裝置圖中加裝彈簧式固定座之組合材料如圖示5dd5ebc6a5e18.jpg ，其支臂通常使用(A)F2(B)L1(C)L2(D)F1 型。

59. 目前國內特高壓地下電纜線路竣工後加入系統前之耐電壓試驗其方式有數種擇一使用，但原則上 以(A)系統電壓(無載)24 小時(B)直流耐壓試驗 10 分鐘(C)直流耐壓試驗 15 分鐘(D)交流耐壓試驗 60 分 鐘 為優先選擇，以確保供電品質。
60. 交連 PE 電纜接續作業中操作砂帶機時(A)僅需戴口罩(B)不需戴口罩及護目鏡(C)需戴口罩及護目鏡 (D)僅需戴護目鏡。
複選題
複選題：61. 電纜附屬器材組裝過程如遇異常狀況，下列處理過程何者不正確？(A)自行解決不需第三方確認(B) 將電纜鋸斷重做(C)向施工班領班報告(D)向安裝督導（技師）回報。
複選題
62. 輸電電纜管路試通作業，下列敘述何者正確？(A)試通過程應設置拉力計(B)試通前確認試通棒規格 尺寸(C)管路口相關尖物及雜物應清理乾淨(D)管路試通方向依管路接管方向決定。
複選題
63. 下列那些不屬於交連 PE 電纜構造？(A)半導電性交連 PE(B)繃紮帶(C)鑄鐵管(D)充油絕緣紙。
複選題

64. 正弦波經半波整流後，則其(A)波峯因數為 5dd5ec0b89019.jpg(B)波峯因數為 2(C)波形因數為 1.11(D)波形因數為5dd5ec4dda06e.jpg 。

複選題

65. 輸電線路裝置(如下圖)，係由下列何種鐵鋁配件組成(A)L1 支臂(B)L2 支臂(C)角鐵支柱(D)F1 型支臂。5dd5f14ba8ec6.jpg
複選題
66. 充油電纜接續作業於完成捲紮絕緣紙及安裝接續匣銅管定位後，須施做鉛工作業。將銅管末端安 放於基層鉛工表面，其鉛工前之施做程序，下列程序敘述何者正確？(A)用鋼絲刷刷除基層鉛工、 銅管末端及間隔器等表面之不潔物(B)關閉接續匣之盲栓，次用玻璃帶或石棉帶包紮保護銅管及電 纜防蝕層之切口處(C)事先將銅管末端表面完成鍍層(D)用火焰加熱並用石(或脂)腊洗除其表面之氧 化膜。
複選題
67. 輸電電纜接續安裝之前置作業，下列敘述何者正確？(A)人孔設置通風設施(B)電纜外被的絕緣電阻 量測(C)人孔抽水及清洗(D)電纜絕緣體的絕緣電阻量測。
複選題
68. 一般輸電線路使用電纜被覆保護裝置(Protec tive Device or C.C.P.U)其特性為下列何者？(A)類似避 雷器之作用原理(B)可將異常電壓導入大地，避免破壞電纜絕緣層(C)通常裝設於電纜銅線遮蔽層之 接地端(D)當電纜被覆感應異常電壓時，此保護元件由高阻抗變成為低阻抗。
複選題
69. 輸電用交連 PE 電纜氣封型電纜終端匣之配件種類包含項目有：(A)電暈遮蔽蓋(B)絕緣筒(C)樹脂礙管 (D)導體引出棒。
複選題
70. 輸電交連 PE 電纜彎曲校正應查對的項目，下列敘述何者正確？(A)半導電漆塗佈是否均勻(B)電纜端 末應實施防水處理(C)確認電纜接續位置(D)管路出口電纜應保留規定的直線段。
複選題
71. 充油電纜接續匣或終端匣於施做鉛工中，以火焰加熱，當推送鉛工焊料所到之處，均須預熱，方 能黏住焊料，故溫度控制非常重要。如有失控時，可能發生下列何種情形？(A)加溫過高，焊料成 份隨即熔化分離，錫先成液狀流下，徒增作業困難(B)不論加溫多高，電纜都不會有危險(C)加熱溫 度不足時，焊料未完全軟化，不易推動，而且壓貼焊料不能密接(D)加溫過高會傷及電纜。
複選題
72. 關於交連 PE 電纜器材使用之橡膠應力錐，下列敘述何者錯誤？(A)應力錐的主要用途是在於緩和高 電場分布均勻(B)橡膠應力錐之內部與外部所承受到的電場是一樣的(C)終端接續部與中間接續部的 電場分布是一樣(D)安裝應力錐的目的是為避免雷擊傷害。
複選題
73. 輸電電纜被覆保護裝置的安裝作業，下列敘述何者不正確？(A)接地電纜與保護裝置連接時，固定 導體的螺栓要鎖越緊越好(B)保護裝置上蓋螺栓需依扭力規定均勻鎖緊(C)保護裝置以接地電纜連接 到人孔接地點時，接地電纜可使用開放型壓接端子做壓接(D)接地電纜與保護裝置箱體間不需另外 做防水處理。
複選題
74. 充油電纜在人孔內接續，於接線中心切斷電纜餘長及剝除鋁被後，在導體壓接作業前之處理，下 列敘述何者正確？(A)撕去心線表面之碳化紙，不銹鋼帶及紙絕緣等(B)最後套入橡膠墊圈(Gasket) 及絕緣筒(如有需要時)(C)安裝止油裝置(Sem i-Stop device)於鋁被切口處之心線上(D)將接續匣銅管 一邊一半分別套入兩側電纜。
複選題
75. 有關電力線，下列敘述何者正確？(A)同一電力線之出發及終點，不能在同一導體上(B)電力線絕不 相交(C)空間中任一點，有 2 根電力線(D)電力線不成封閉曲線。
複選題
76. 輸電交連 PE 電纜絕緣接續匣之配件種類包含項目有：(A)絕緣筒(B)保護銅管(C)鋼心(D)壓接套筒。
複選題
77. 充油電纜接續匣或終端匣於完成鉛工作業後，須施做防蝕層包紮作業，施做前之程序敘述下列何 者正確？(A)抽真空後即充油(B)先進行排氣真空處理(回路漏氣試驗)(C)檢視鉛工部位於銅管末端處 有否漏油現象(D)如無漏油現象，即可包紮防蝕層。
複選題
78. 輸電電纜絕緣接續匣之遮蔽層非接地端，通常使用下列何種器材？(A)XB 型電纜被覆保護裝置(B)普 通接地電纜(C)SB-2 型電纜被覆保護裝置(D)同心接地電纜。

79. 交流電路中，設 S 為視在功率，P 為平均功率，Q 為虛功率，p f 為功率因數，則下列何者正確？ (A) 5dd5f1714bd81.jpg(B)P=S cosθ(C) 5dd5f1860f3b0.jpg(D) 5dd5f19aaa59d.jpg。

80. 輸電線路使用之充油電纜其主要構造為下列何者？(A)油通路(B)絕緣紙(C)止水層(D)波形鋁被套。
