109年 - 一等業餘無線電題庫-無線電系統原理251-300#84554

251. 以下何者功能可以由鎖相迴路執行？ (A) 寬頻的AF和RF功率放大 (B) 比較兩個數位輸入信號和數位脈衝計數器 (C) 光伏轉換和光耦合 (D) 頻率合成和FM解調

252. 顯示方波(square wave)是由正弦波加上所有的奇(odd)次諧波組成，其過程的名稱是什麼？ (A) 傅立葉(fourier)分析 (B) 向量分析 (C) 數值分析 (D) 差分分析

253. 何謂全向性天線？ (A) 用以測量大地電導率的接地式天線 (B) 與八木天線相似的水平極化天線 (C) 天線增益參考的理論天線 (D) 將信號指向地球的太空船天線

254. 什麼天線在任何方向沒有增益？ (A) 1/4波長垂直天線 (B) 八木天線 (C) 半波偶極天線 (D) 全向性天線

255. 為什麼我們需要知道天線的饋電點阻抗？ (A) 做阻抗匹配以將饋線駐波比降到最小 (B) 用以測量發射天線的近場輻射密度 (C) 用以計算天線的前側比 (D) 用以計算天線的前後比

256. 下列何種因素可能影響到天線饋電點電阻？ (A) 饋線長度 (B) 天線高度、導線長度/直徑比以及附近導電物體位置 (C) 發射機上的天線調諧器的設定值 (D) 太陽黑子的活動及開始通信的時間

257. 天線系統的電阻包含什麼？ (A) 輻射電阻加上空間阻抗 (B) 輻射電阻加上傳輸電阻 (C) 饋線電阻加上輻射電阻 (D) 輻射電阻加上歐姆電阻

258. 當天線增益增加時，天線的波束寬度會如何變化？ (A) 呈幾何增加 (B) 呈算術增加 (C) 不特別受干擾 (D) 減少

259. 何謂天線增益？ (A) 天線在最強輻射方向與參考天線的輻射信號強度比 (B) 正向與反向的訊號比 (C) 天線輻射功率與發射機輸出功率的比 (D) 後級放大器增益減去饋線損耗

260. 何謂天線的頻帶寬度？ (A) 天線長度除以天線元件數 (B) 天線符合性能需求的頻率範圍 (C) 半功率輻射點間的角度 (D) 從天線元件末端延伸出來的兩個假想線間的角度

261. 如何計算天線效率？ (A) (輻射電阻/傳輸電阻) x 100% (B) (輻射電阻/總電阻) x 100% (C) (總電阻/輻射電阻) x 100% (D) (有效輻射功率/發射機輸出功率) x 100%

262. 下列何種方法能夠增加 1/4 波長垂直接地天線的效率？ (A) 安裝良好的輻射系統 (B) 同軸電纜屏蔽與接地相隔離 (C) 縮短輻射天線元件 (D) 減少輻射天線元件的直徑

263. 下列何種因素決定在 3 百萬赫～30 百萬赫頻帶工作的垂直接地天線的地面衰減？ (A) 駐波比 (B) 天線與發射機間的距離 (C) 土地的導電性 (D) 訊號發射角度

264. 與具有超過全向性天線 6 dB 增益的 1/2 波長偶極天線相比，該天線的增益多少？ (A) 3.85 dB (B) 6.0 dB (C) 8.15 dB (D) 2.79 dB

265. 與具有超過全向性天線 12 dB 增益的 1/2 波長偶極天線相比，該天線的增益多少？ (A) 6.17 dB (B) 9.85 dB (C) 12.5 dB (D) 14.15 dB

266. 何謂天線的輻射電阻？ (A) 天線元件與饋線的耗損的總和 (B) 天線的比阻抗 (C) 消耗從天線輻射出去相同能量的電阻數值 (D) 天線必須加以克服才能輻射訊號的大氣中的電阻

267. 對有 7 dB 增益偶極天線、2 dB 饋線損失、2.2 dB 雙工器損失以及 150 瓦特發射機的中繼電臺來說，有效輻射功率為何？ (A) 1977 瓦特 (B) 78.7 瓦特 (C) 420 瓦特 (D) 286 瓦特

268. 對有 10 dB 增益偶極天線、4 dB 饋線損失、3.2 dB 雙工器損失、0.8 dB 環形器損失以及 200 瓦特發射機的中繼電臺來說，有效輻射功率為何？ (A) 317 瓦特 (B) 2000 瓦特 (C) 126 瓦特 (D) 300 瓦特

269. 對有 7 dB 增益普通天線、2 dB 饋線損失、2.8 dB 雙工器損失、1.2 dB 環形器損失以及 200 瓦特發射機的中繼電臺來說，有效輻射功率為何？ (A) 159 瓦特 (B) 252 瓦特 (C) 632 瓦特 (D) 63.2 瓦特

270. 同時考慮到所有的增益及損失，下列何者描述了電臺功率輸出？ (A) 功率因素 (B) 半功率頻寬 (C) 有效輻射功率 (D) 視在功率

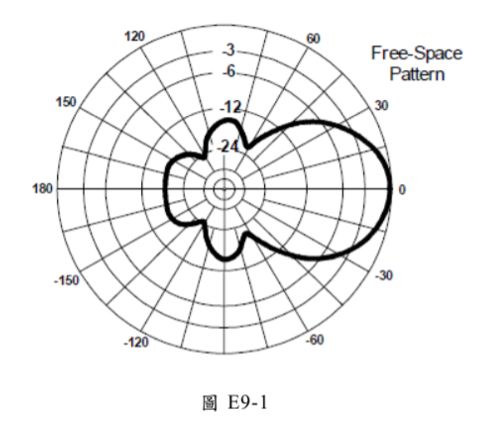

271. 圖 E9-1 所示之天線輻射場型中，3dB 波束寬度為何？ (A) 75度 (B) 50度 (C) 25度 (D) 30度

272. 圖 E9-1 所示之天線輻射場型中，前後比為何？ (A) 36 dB (B) 18 dB (C) 24 dB (D) 14 dB

273. 圖 E9-1 所示之天線輻射場型中，主側瓣比為何？ (A) 12 dB (B) 14 dB (C) 18 dB (D) 24 dB

274. 當指向性天線工作在設計頻段內不同頻率時，會發生以下何種情況？ (A) 饋電點阻抗可能變為負值 (B) 電場與磁場場型可能反轉 (C) 元件間的間距可能超過限度 (D) 增益可能隨頻率而改變

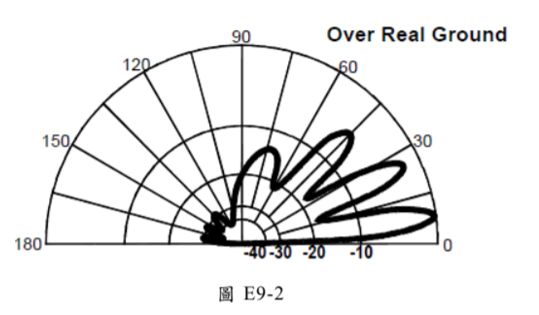

275. 在圖 E9-2 超過實際地面的天線輻射場型為何？ (A) 仰角 (B) 方位角 (C) 輻射電阻 (D) 極化

276. 圖 E9-2 之天線輻射場型，峰值響應仰角為何？ (A) 45度 (B) 75度 (C) 7.5度 (D) 25度

277. 以相同功率驅動具指向性增益之天線與全向性天線，兩者之總輻射量差異為何？ (A) 指向性天線之總輻射量隨增益增加而增加 (B) 指向性天線之總輻射量因其前後比而變強 (C) 相同 (D) 全向性天線之輻射量比指向性天線高2.15dB

278. 在特定平面，指向性天線的約略波束寬度如何決定？ (A) 觀察比訊號強度最強的位置低3dB的兩處，並計算兩者角度差 (B) 測量天線前方與後方波瓣的輻射強度比 (C) 測量以天線元件末端所連成的兩條虛擬線之夾角 (D) 測量天線前方與側邊波瓣的訊號強度比

279. 常運用何種電腦程式技術建立天線模型？ (A) 圖形分析(Graphical analysis) (B) 動差法(Method of Moments) (C) 互阻抗分析(Mutual impedance analysis) (D) 以實際特性微分

280. 動差分析法之原理為何？ (A) 將導線以一連串之線段建構模型，每一線段有相同的電流值 (B) 將導線以單一正弦波之電流產生器建構模型 (C) 將導線以一連串之點建構模型，每個點在空間中的位置不同 (D) 將導線以一連串之線段建構模型，每一線段有不同之電壓值

281. 如將天線模型之線段數量減少至每個半波長 10 段的原則以下，有何缺點？ (A) 無法準確建構地面導電性模型 (B) 設計結果將偏向輻射諧振能量 (C) 計算之饋電點阻抗可能不正確 (D) 天線在機械結構上會不穩定

282. 天線之遠場為何？ (A) 電離層中天線所輻射之能量不會被折射之區域 (B) 天線所輻射之能量經過一定時間後會消耗之區域 (C) 天線所輻射之場強被反射物體阻礙之區域 (D) 天線輻射場型之形狀與距離無關之區域

283. 建構天線模型軟體所稱之 NEC 為何者之縮寫？ (A) Next Element Comparison (B) Numerical Electromagnetic Code (C) National Electrical Code (D) Numeric Electrical Computation

284. 以建構模型軟體評估新設計天線的細節，可獲得什麼資訊？ (A) 駐波比對頻率圖 (B) 遠場之仰角與方位角極化圖 (C) 天線增益 (D) 以上皆是

285. 圖 E9-2 所示之天線輻射場型中，前後比為何？ (A) 15 dB (B) 28 dB (C) 3 dB (D) 24 dB

286. 圖 E9-2 所示之天線輻射場型中，在前方有幾個仰角波瓣？ (A) 4 (B) 3 (C) 1 (D) 7

287. 兩個 1/4 波長的垂直天線相距 1/2 波長且以 180 度之相位差輸入時，其天線輻射場型為何？ (A) 心型 (B) 無方向 (C) 8字型，且其長邊與天線陣列之軸向垂直 (D) 8字型，且其方向與天線陣列之軸向一致

288. 兩個 1/4 波長的垂直天線相距 1/4 波長且以 90 度之相位差輸入時，其天線輻射場型為何？ (A) 心型 (B) 8字型，且其端射方向與天線陣列之軸向一致 (C) 8字型，且其長邊與天線陣列之軸向垂直 (D) 無方向

289. 兩個 1/4 波長的垂直天線相距 1/2 波長且以同相輸入時，其天線輻射場型為何？ (A) 無方向 (B) 心型 (C) 8字型，且其長邊與天線陣列之軸向垂直 (D) 8字型，且其端射方向與天線陣列之軸向一致

290. 當終端無封閉之長導線天線的導線長度增加時，其輻射場型會發生什麼情況？ (A) 波瓣將與導線更為垂直 (B) 波瓣將與導線方向更為一致 (C) 垂直角度增加 (D) 前後比減少

291. 什麼是 OCFD 天線？ (A) 饋電點約在距其中一末端1/3處，且具有4:1之平衡-不平衡轉換器，可使用於多頻段的偶極天線 (B) 運用正交控制頻率分集之可遠端控制諧振之偶極天線 (C) 運用8相濾波器之8頻段偶極天線 (D) 利用單向極化達成頻率分集之多頻段偶極天線

292. 終端電阻對菱形天線的效果為何？ (A) 將天線元件上的駐波反射回發射機 (B) 將輻射場型由雙向改為單向 (C) 將輻射場型由水平極化改變為垂直極化 (D) 減少地面耗損

293. 雙導線摺疊偶極天線中心之饋電點阻抗大約是多少？ (A) 300 歐姆 (B) 72 歐姆 (C) 50 歐姆 (D) 450 歐姆

294. 什麼是摺疊式偶極天線？ (A) 長度為4分之1波長之偶極天線 (B) 接地平面天線 (C) 由1個波長的導線形成非常細迴路組成的偶極天線 (D) 設計為具有順向增益的偶極天線

295. 什麼是 G5RV 天線？ (A) 經由特定長度之裸線傳輸線使用同軸電纜與平衡-不平衡轉換器饋入的多頻段偶極天線 (B) 多頻段陷波天線 (C) 由多個迴路所構成的相位陣列天線 (D) 以短路的同軸電纜作為發射元件並以4:1平衡-不平衡轉換器饋入的寬頻段偶極天線

296. 以下何者描述 Zepp 天線？ (A) 由拉鍊線(zip cord)製成的天線 (B) 由終端饋入的偶極天線 (C) 常用於衛星通訊的全向性天線 (D) 具有經由改變定相線以快速改變最大輻射方向能力的垂直天線陣列

297. 垂直極化天線架設於海水上及岩石地表上，其遠場的仰角場型有何不同？ (A) 低角度輻射減少 (B) 高角度輻射增加 (C) 高、低角度輻射皆增加 (D) 低角度輻射增加

298. 以下何者描述擴展的雙重 Zepp 天線？ (A) 由使用管徑精準內縮之鋁製管構成的寬頻垂直天線 (B) 利用2個撐桿架高的攜帶式天線 (C) 由中心饋入的1.25倍波長天線(2個同相的5/8波長元件) (D) 由終端饋入的摺疊偶極天線

299. 垂直天線架設於非理想地面的主要影響為何？ (A) 駐波比增加 (B) 改變匹配網路的阻抗角 (C) 減少低角度的輻射 (D) 減少天線在輻射部分的損耗

300. 水平極化天線架設於山丘旁與平坦地面，其性能有何差異？ (A) 主波瓣的發射角在下坡方向會增加 (B) 主波瓣的發射角在下坡方向會減少 (C) 水平波束寬度在下坡方向會減少 (D) 水平波束寬度在上坡方向會增加
