109年 - 一等業餘無線電題庫-無線電系統原理301-364#84575

科目：業餘無線電◆一等◆無線電系統原理 | 年份：109年 | 選擇題數：64 | 申論題數：0

試卷資訊

所屬科目：業餘無線電◆一等◆無線電系統原理

選擇題 (64)

301. 當水平極化的 3 元件波束天線距地面高度改變時，其輻射場型如何改變？ (A) 主波瓣的發射角隨著高度增加而增加 (B) 主波瓣的發射角隨著高度增加而減少 (C) 水平波束寬度隨高度而增加 (D) 水平波束寬度隨高度而減少

302. 當操作頻率變為兩倍時，理想拋物線型碟型天線的增益會如何變化？ (A) 增益沒有任何改變 (B) 增益會變為原來的0.7倍 (C) 增益增加6 dB (D) 增益增加3 dB

303. 如何使線性極化八木天線產生圓極化波？ (A) 堆疊兩個八木天線並饋入相位差90度的波，以形成由平行平面中各自元件構成的陣列 (B) 堆疊兩個八木天線並饋入同相的波，以形成由平行平面中各自元件構成的陣列 (C) 將兩個八木天線彼此垂直，並在驅動元件相同點饋入相位差90度的波 (D) 將兩個八木天線放置在同條線上，並在驅動元件饋入相位差180度的波

304. 高 Q 負載線圈應該放在哪裡，讓縮短的垂直天線的衰減最小化？ (A) 接近天線垂直幅射器的中心 (B) 在天線垂直幅射器上越低越好 (C) 離發射機越近越好 (D) 在電壓波結上

305. 為什麼行動式 HF 天線的負載線圈應該有較高的電抗電阻比(電抗：電阻)？ (A) 為了去除諧波 (B) 為了把衰減最大化 (C) 為了把衰減最小化 (D) 為了把Q最小化

306. 下列何者為多頻帶陷波天線(multiband trapped antenna)的缺點？ (A) 可能發射諧波 (B) 發射諧波與基波的能力相等 (C) 在低頻時具有強指向性 (D) 訊號常被中和(neutralized)

307. 經由使用負載線圈以縮短天線時，頻寬會如何變化？ (A) 頻寬變寬 (B) 頻寬變窄 (C) 沒有變化 (D) 頻寬變得扁平

308. 下列何者是在縮短的 HF 垂直天線的頂端加上負載的好處？ (A) 較低的Q (B) 較好的結構強度 (C) 較高的衰減 (D) 提升輻射效率

309. 當天線的 Q 增加時，會發生下列何種變化？ (A) 駐波比頻寬增加 (B) 駐波比頻寬縮小 (C) 增益變小 (D) 饋線上會有更大的共模電流

310. 在行動式 HF 天線上，負載線圈的功能是什麼？ (A) 增加駐波比頻寬 (B) 減少衰減 (C) 減少Q (D) 抵銷電容電抗

311. 當操作頻率降低時，固定長度行動式 HF 天線的底部饋點阻抗會產生何種變化？ (A) 輻射阻抗降低，電容電抗降低 (B) 輻射阻抗降低，電容電抗增加 (C) 輻射阻抗增加，電容電抗降低 (D) 輻射阻抗增加，電容電抗增加

312. 下列那一種導體最適合用於把電臺射頻接地系統的衰減最小化？ (A) 具有電阻的線，例如高壓線 (B) 寬的扁平銅條 (C) 由6~7條18AWG導線所編成的電纜 (D) 10或12AWG的不鏽鋼電纜

313. 下列何者提供電臺最佳的射頻接地效果？ (A) 50歐姆電阻器連接至地面 (B) 電氣短路連接至金屬水管 (C) 電氣短路連接至互連的3~4支插入地面下的接地棒 (D) 透過扼流圈電氣短路連接至互連的3~4支接地棒

314. 當八木天線被設計成單獨前方具有最大增益時，通常會發生什麼事？ (A) 前後比增加 (B) 前後比減少 (C) 頻率響應在整個頻帶上加寬 (D) 駐波比減少

315. 經由線路連接到元件中心兩側相隔部分波長的位置上的驅動元件，來將較高阻抗傳輸線路與較低阻抗天線匹配的系統是什麼？ (A) 伽馬匹配系統 (B) 增量(delta)匹配系統 (C) 歐米茄匹配系統 (D) 存根(stub)匹配系統

316. 經由饋入驅動元件的中心及相隔部分波長的中心一側，使不平衡饋線與天線匹配的系統名稱是什麼？ (A) 伽馬匹配系統 (B) 增量(delta)匹配系統 (C) 小量(epsilon)匹配系統 (D) 存根(stub)匹配系統

317. 使用與饋線上饋入點或其附近的點並聯連接的傳輸線段的匹配系統名稱是什麼？ (A) 伽馬匹配系統 (B) 增量(delta)匹配系統 (C) 歐米茄匹配系統 (D) 存根(stub)匹配系統

318. 在伽馬型天線匹配網路中串聯電容器的目的是什麼？ (A) 在饋線和天線之間提供直流隔離 (B) 抵銷匹配網路的感抗 (C) 提供抑制陷波以防止諧波輻射 (D) 將天線阻抗變換到更高的值

319. 3 元件八木天線中的驅動元件必須如何調整，才能使用髮夾匹配系統？ (A) 驅動元件電抗必須是電容性的 (B) 驅動元件電抗必須是電感性的 (C) 驅動元件共振必須低於工作頻率 (D) 驅動元件的輻射電阻必須高於傳輸線的特性阻抗

320. 3 元件八木天線髮夾匹配系統的等效總常數網路為何？ (A) Pi網路 (B) Pi-L網路 (C) 並聯電感器 (D) 串聯電容器

321. 什麼名詞最能說明在不匹配的傳輸線路的負載端的相互作用？ (A) 特性阻抗 (B) 反射係數 (C) 速度因子 (D) 介電常數

322. 以下哪個測量值是不匹配傳輸線的特徵？ (A) SWR小於1：1 (B) 反射係數大於1 (C) 介電常數大於1 (D) SWR大於1：1

323. 下列匹配系統中的哪一個是將 50 歐姆同軸電纜饋線連接到接地塔的有效方法，以便用作垂直天線？ (A) 雙火箭筒匹配系統 (B) 髮夾匹配系統 (C) 伽馬匹配系統 (D) 以上皆是

324. 下列哪一個是將 100 歐姆饋入點阻抗匹配到 50 歐姆同軸電纜饋線的有效方法？ (A) 將300歐姆雙引線的1/4波長開路存根(stub)與同軸饋線並聯連接到天線 (B) 在天線端子和50歐姆饋入電纜之間串聯插入1/2波長的300歐姆雙芯引線 (C) 在天線端子和50歐姆饋入電纜之間串聯插入1/4波長的75歐姆同軸電纜傳輸線 (D) 將75歐姆電纜的1/2波長短路存根(stub)與50歐姆電纜並聯連接到天線

325. 當天線和饋線的阻抗未知時，將饋線與 VHF 或 UHF 天線匹配的有效方法是什麼？ (A) 在天線和饋線之間使用50歐姆1：1平衡-不平衡轉換器 (B) 使用通用存根(stub)匹配技術 (C) 在天線饋入端子上連接串聯諧振LC網路 (D) 在天線饋入端子上連接並聯諧振LC網路

326. 當與具有多個驅動元件的天線一起使用時，定相線的主要目的是什麼？ (A) 確保每個驅動元件與其它驅動元件協同工作，以產生想要的天線場型 (B) 防止反射功率沿著饋線向下傳回及引起發射機的諧波輻射 (C) 允許單頻帶天線在其他頻帶操作 (D) 確保天線具有低角度輻射場型

327. Wilkinson 分配器的用途是什麼？ (A) 劃分發射機信號的工作頻率，以便可以在較低的頻帶上使用 (B) 用於從低阻抗源饋入高阻抗天線 (C) 用於在兩個50歐姆負載之間平均分配功率，同時保持50歐姆輸入阻抗 (D) 用於從高阻抗源饋入低阻抗負載

328. 傳輸線的速度係數是多少？ (A) 傳輸線的特性阻抗與終端阻抗的比值 (B) 同軸電纜屏蔽指數 (C) 傳輸線中的波的速度乘以真空中的光速 (D) 傳輸線中的波的速度除以真空中的光速

329. 下列哪一項決定了傳輸線的速度係數？ (A) 終端阻抗 (B) 線長 (C) 傳輸線使用的介電材料 (D) 中心導體電阻率

330. 為什麼同軸電纜傳輸線的物理長度比其電氣長度短？ (A) 同軸電纜中的集膚效應較不明顯 (B) 平行饋線中的特性阻抗較高 (C) 平行饋線中的浪湧阻抗較高 (D) 電氣信號在同軸電纜中比在空氣中移動更慢

331. 具有固態聚乙烯電介質的同軸電纜的典型速度係數是多少？ (A) 2.70 (B) 0.66 (C) 0.30 (D) 0.10

332. 在 14.1 百萬赫，電氣上 1/4 波長長度的固體聚乙烯電介質同軸傳輸線的物理長度大約是多少？ (A) 20 公尺 (B) 2.3 公尺 (C) 3.5 公尺 (D) 0.2 公尺

333. 在 14.1 百萬赫，電氣上半波長長度的空氣絶緣平行導體傳輸線的物理長度大約是多少？ (A) 15 公尺 (B) 20 公尺 (C) 10 公尺 (D) 71 公尺

334. 在 50 百萬赫，梯形線與小直徑同軸電纜（如 RG-58）間的差異在哪？ (A) 較低的損耗 (B) 更高的SWR (C) 反射係數較小 (D) 較低速度係數

335. 信號通過傳輸線的實際速度與真空中光速的比值是什麼？ (A) 速度係數 (B) 特性阻抗 (C) 浪湧阻抗 (D) 駐波比

336. 在 7.2 百萬赫，電氣上 1/4 波長長度的固體聚乙烯電介質同軸傳輸線的物理長度大約是多少？ (A) 10 公尺 (B) 6.9 公尺 (C) 24 公尺 (D) 50 公尺

337. 當傳輸線在遠端短路時，1/8 波長傳輸線對發射機呈現什麼阻抗？ (A) 電容電抗 (B) 與傳輸線的特性阻抗相同 (C) 電感電抗 (D) 與後級發射機的輸入阻抗相同

338. 當傳輸線在遠端開路時，1/8 波長傳輸線對發射機呈現什麼阻抗？ (A) 與傳輸線的特性阻抗相同 (B) 電感電抗 (C) 電容電抗 (D) 與後級發射機的輸入阻抗相同

339. 當傳輸線在遠端開路時，1/4 波長傳輸線對發射機呈現什麼阻抗？ (A) 與傳輸線的特性阻抗相同 (B) 與發射機的輸入阻抗相同 (C) 非常高的阻抗 (D) 非常低的阻抗

340. 當傳輸線在遠端短路時，1/4 波長傳輸線對發射機呈現什麼阻抗？ (A) 非常高的阻抗 (B) 非常低的阻抗 (C) 與傳輸線的特性阻抗相同 (D) 與發射機輸出阻抗相同

341. 當傳輸線在遠端短路時，1/2 波長傳輸線對發射機呈現什麼阻抗？ (A) 非常高的阻抗 (B) 非常低的阻抗 (C) 與傳輸線的特性阻抗相同 (D) 與發射機的輸出阻抗相同

342. 當傳輸線在遠端開路時，1/2 波長傳輸線對發射機呈現什麼阻抗？ (A) 非常高的阻抗 (B) 非常低的阻抗 (C) 與線路的特性阻抗相同 (D) 與發射機的輸出阻抗相同

343. 假設所有其他參數相同，下列哪一項是泡沫電介質同軸電纜和固體電介質電纜之間的顯著差異？ (A) 泡沫電介質具有較低的安全工作電壓限制 (B) 泡沫電介質每單位長度具有較低的損耗 (C) 泡沫電介質具有較高的速度係數 (D) 以上皆是

344. 以下那一項可以使用史密斯圖來計算？ (A) 傳輸線的阻抗 (B) 輻射電阻 (C) 天線輻射場型 (D) 無線電傳播

345. 史密斯圖中使用什麼類型的座標系統？ (A) 電壓圓圈和電流圓弧 (B) 電阻圓圈和電抗圓弧 (C) 電壓線和電流弦線 (D) 電阻線和電抗弦線

346. 通常使用史密斯圖來確定以下哪項？ (A) 波束指向和輻射場型 (B) 衛星方位角和仰角軸承 (C) 傳輸線路中的阻抗和SWR值 (D) 三角函數

347. 構成史密斯圖的圓圈和圓弧代表是什麼？ (A) 電阻和電壓 (B) 電抗和電壓 (C) 電阻和電抗 (D) 電壓和阻抗

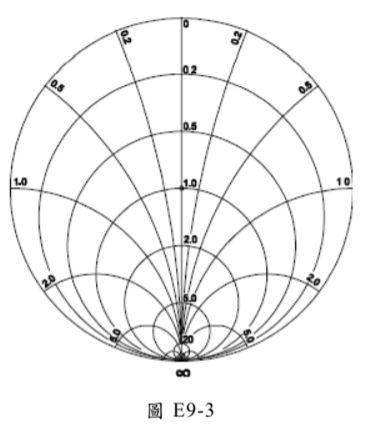

348. 圖 E9-3 中顯示了什麼類型的圖表？ (A) 史密斯圖 (B) 自由空間輻射方向圖 (C) 仰角輻射場型圖 (D) 方位角輻射場型圖

349. 在圖 E9-3 所示的史密斯圖上，電抗圓弧終止的大外圓名稱是什麼？ (A) 主軸 (B) 電抗軸 (C) 阻抗軸 (D) 極軸

350. 在圖 E9-3 所示的史密斯圖上，顯示的直線是什麼？ (A) 電抗軸 (B) 電流軸 (C) 電壓軸 (D) 電阻軸

351. 史密斯圖的標準化程序？ (A) 就電抗軸重新分配電阻值 (B) 就電阻軸重新分配電抗值 (C) 就主中心重新分配阻抗值 (D) 就電抗軸重新分配主中心

352. 在解決問題的程序中，以下何者經常被添加到史密斯圖？ (A) 駐波比圓圈 (B) 天線長度圓圈 (C) 同軸長度圓圈 (D) 輻射場型圓圈

353. 史密斯圖上的圓弧代表什麼？ (A) 頻率 (B) SWR (C) 具有恆定電阻的點 (D) 具有恆定電抗的點

354. 如何校準史密斯圖上的波長刻度？ (A) 傳輸線電氣上頻率的分數 (B) 傳輸線電氣上波長的分數 (C) 天線電氣上波長的分數 (D) 天線電氣上頻率的分數

355. 當建構 Beverage 天線時，以下哪些因素應納入於設計中，以在想要的頻率中實現良好的性能？ (A) 總長度不得超過1/4波長 (B) 必須安裝在離地面1波長以上 (C) 應該配置為四邊迴路 (D) 應該是一個或多個波長長度

356. 對於低頻（160 公尺和 80 公尺）接收天線，下列何者為真？ (A) 大氣雜訊很高，以致在偶極天線上的增益不重要 (B) 它們必須架高在地面上至少1/2波長，以獲得良好的方向性 (C) 低損耗同軸電纜傳輸線對於良好的性能非常重要 (D) 以上皆是

357. 使用屏蔽式環型天線進行測向有什麼優點？ (A) 會自動消除行動安裝的點火雜訊 (B) 靜電平衡於大地，能給出更好的零點 (C) 消除強帶外信號引起的跟蹤誤差 (D) 允許電臺在不提供位置的情況下進行通信

358. 用於測向的線環型天線的主要缺點是什麼？ (A) 有雙向場型 (B) 是不可旋轉的 (C) 在所有方向上接收同樣良好 (D) 僅在VHF頻帶上是實用的

359. 什麼是測向的三角測量方法？ (A) 使用來源天波的幾何角度來確定其位置 (B) 固定接收電臺描繪出三個信號源的方向 (C) 使用數個不同接收位置的天線指向來定位信號源 (D) 固定接收電臺使用三個不同的天線來描繪出信號源位置

360. 為什麼建議在供測向的接收機上使用射頻衰減器？ (A) 縮小接收信號的頻寬以提高雜訊比 (B) 補償全向性天線的影響，從而提高方向性 (C) 減少由天線場型零點引起的接收信號的損耗，從而增加靈敏度 (D) 防止接收器因過載而難以偵測峰值或零點

361. 感應天線的功能是什麼？ (A) 修改測向天線陣列的場型以在一個方向上提供零點 (B) 增加測向天線陣列的靈敏度 (C) 允許測向天線以不同的垂直角接收信號 (D) 提供消除多路徑信號的分集接收

362. 以下哪一項描述了接收環形天線的結構？ (A) 大圓極化天線 (B) 小線圈緊緊纏繞在環形鐵氧體磁芯上 (C) 一匝或多匝導線纏繞成大開路線圈(open coil)的形狀 (D) 經由電感線圈耦合到饋線的垂直天線

363. 如何提高多匝接收環形天線的輸出電壓？ (A) 經由降低環形屏蔽的磁導率 (B) 經由增加環形中的線匝數和減少環形結構面積 (C) 經由在相反方向上纏繞相鄰匝 (D) 經由增加環形中的線匝數或環形結構面積或兩者

364. 心形場型天線的什麼特性對於測向有用？ (A) 非常尖銳的峰值 (B) 非常尖銳的信號零點 (C) 寬頻響應 (D) 高輻射角
