109年 - 109 鐵路特種考試_員級_電子工程：電子儀表概要#87138

科目：電子儀表概要 | 年份：109年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (5)

一、請詳述指針式三用電表之電阻零點調整的步驟。（10 分）

二、請詳述何謂儀表的負載效應（Loading Effect）？繪出在 1 V 直流電壓串接一顆 1 k電阻的電路中採用一顆內阻 10 電流表量測直流電流的電路圖，並詳述電流表的負載效應以及計算出量測電流的誤差百分數。（20 分）

三、請詳述示波器探棒（Probe）具有的各種特性。（25 分）

四、試繪交流電橋的基本形式和說明，並詳述交流電橋的平衡條件。（20 分）

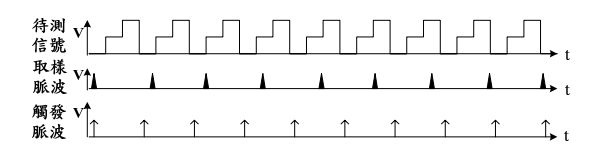

五、請根據下列圖示，試繪取樣示波器之待測信號重建波形，並詳述波形重建的過程。（25 分）
