109年 - 109 高等考試_三級_農業機械：應用力學#88630

科目：應用力學 | 年份：109年 | 選擇題數：0 | 申論題數：7

所屬科目：應用力學

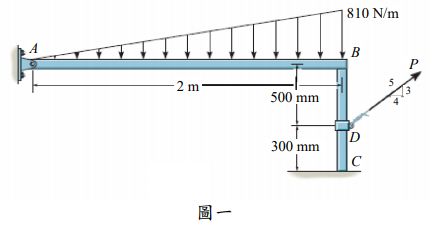

一、樑AB的受力如圖一所示，樑的左端受銷支撐、右端受一重量為390 N的短柱支撐。在B及C處的靜摩擦係數分別為μ_B = 0.3及μ_C = 0.2。樑的質量及厚度與短柱的厚度皆可忽略。力P作用在短柱上的固定點D，試求能使短柱移動的最小力量P。

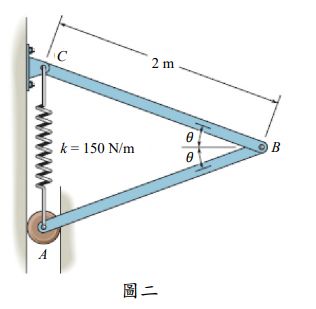

二、如圖二所示，線性彈簧未受力時的原始長度為0.3 m，兩均勻桿件的重量皆為200 N。光滑的滑輪A的質量可忽略。試求機構在平衡狀態下的角度θ。

(一)支承C和E處的反作用力。

(一)桿件的角加速度。

(二)桿件之質量中心的加速度。

(三)銷支撐A的反作用力。
