104年 - 104 高等考試_三級_農業機械、汽車工程：應用力學#42622

科目：應用力學 | 年份：104年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：應用力學

選擇題 (0)

申論題 (6)

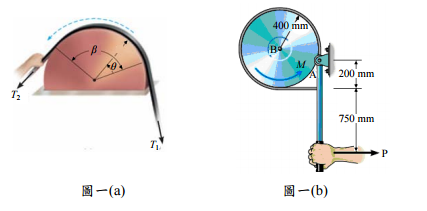

【已刪除】一、考慮繞過固定曲面之平皮帶，如圖一(a)所示，可以利用基本靜力平衡條件證得當 T₂ > T₁ 時， T₂/ T₁ 之極大值為 e ^μβ，其中 μ 為平皮帶與曲面間之摩擦係數， β 為接觸角（單位為弳度）。關於如圖一 (b) 所示之轉輪銷接於中心點 B ，承受 M = 250 N - m 之扭矩作用，轉輪與平皮帶間之靜摩擦係數為 μ _s= 0.3 ，若轉輪原為靜止，試求為阻止轉輪轉動所需施加之力 P 之最小值 P_min為若干 N？（25 分）

【已刪除】二、如圖二所示為一構架，用來支撐質量為 100 kg 之圓柱體，其中 ABD 桿之 D 處安裝了半徑為 0.1 m 之滾輪，若 ABD 桿之 D 處以銷與滾輪結合，A, B, C 處也皆為銷接，試求 ABD 桿在 A 處之反力之大小為若干 N？（重力加速度 g 以 9.81 m/s2 計算）。（25 分）

【已刪除】 ⑴碰撞後瞬間 A 車與 B 車分別之速度

B ) 2 。（15 分）

⑵碰撞期間之總能量損失 ΔEK 。（10 分）

⑴連接桿 AB 之角速度大小 ω _AB 。（10 分）

⑵連接桿 AB 之角加速度大小α _AB。（15 分）
