110年 - 新北市立高級中等學校教師聯合甄選︰電子科#98742

科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科 | 年份：110年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科

選擇題 (50)

1. 有一導線的電阻值為 2.5 Ω，在體積不變之條件下將它均勻拉長，使其長度變為原來之 1.2 倍，則導線拉長後之電阻值為？

(A) 4.8 Ω (B) 4.2 Ω (C) 3.6 Ω (D) 3.0 Ω

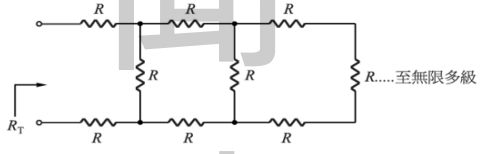

2. 如下圖所示，求此電路等效電阻 RT？

(A)R Ω (B) 2R Ω (C) √3R Ω (D) (1+√3)R Ω

3. 如下圖電路，若 Vc(0)=0，試求所有正時間(t ≥ 0)電容兩端的電壓 Vc(t)。

(A) 12 V (B) 24 V (C)

4. 如下圖線圈，若 N=200 匝，l=50mm，，為空氣芯，試求此線圈電感值約為多少。

(A) 5 mH (B) 0.5 mH (C) 1 mH (D) 0.1 mH

5. 下列描述米勒效應（Miller effect）的特性何者錯誤？ (A)常使於積體電路(IC)中 (B) 可來處理雜散電容的分析 (C) 可產生負阻抗效應 (D) 常於高通濾波電路

6. 兩只電容器，一只 50μF/100V；另一只 100μF/50V，若串聯之後，請問總電容值與耐壓是多少？ (A)33.33μF/150V (B) 33.33μF/100V (C) 150μF/100V (D) 150μF/150V

7. 1 電子伏特(eV)等於，請問單位是什麼？ (A)安培 (B) 伏特 (C) 瓦特 (D) 焦耳

8. 陶瓷電容中，正面標示 103J，請問正確之電容值標示為何？ (A)103μF±10% (B) 10nF±5% (C) 0.01μF±10% (D) 10000pF±1%

9. PGA (pin-grid array package) 是指何種 IC 封裝？ (A)雙排並列接腳包裝 (B) 針網陣列包裝 (C) 錫球陣列包裝 (D) 塑膠引線晶片架包裝

10. 在 f(A, B, C) = A̅ + B̅ C + BC̅ 中，使 f=1 的輸入組合最多有幾種？ (A)4 (B) 5 (C) 6 (D) 7

11. 由 JK 正反器組成模數 32 之漣波計數器，若每個正反器延遲時間為 20 ns，則輸入計時脈衝的最高頻率為多少？ (A)40MHz (B) 20MHz (C) 15MHz (D) 10MHz

12. 將格雷碼 00001011 轉換成二進制數。 (A)00001101 (B) 01100100 (C) 01000111 (D) 01100011

13. 如下圖所示的電路等效於哪一種正反器？

(A)RS 正反器 (B) JK 正反器 (C) D 型正反器 (D) T 型正反器

14. 儀表放大器不具有下列的哪一種特性？ (A)輸入阻抗高 (B) 輸出阻抗低 (C) 低雜訊 (D) 共模拒斥比低

15. 一個 n 位元的強森計數器會有幾個循環狀態？ (A)n (B) 2n (C) 4n (D) n²

16. 下列有關 Verilog 與 VHDL 硬體描述語言之差異性說明，何者錯誤？ (A)Verilog 比 VHDL 晚通過 IEEE 標準 (B) Verilog 與 VHDL 目前都只適合設計數位電路 (C) Verilog 在對應底層數位硬體電路規格語法較 VHDL 語法稍模糊 (D) Verilog 為美國軍方所開發；VHDL 最早為美國 Gateway 公司所提出

17. ARM 是主推精簡指令集(RISC)架構處理器為主，但基於不同計算量與應又分別推出不同體系的處理器，其中應於高性能手機 SOC 架構形式之處理器系列為下列何種？ (A)Cortex-A (B) Cortex-R (C) Cortex-M (D) Cortex-S

18. 下列哪一款積體電路(IC)是常的運算放大器？ (A)LM385 (B) LM339 (C) LM311 (D) LM358

19. 已知有一多級放大器，其輸入電阻為 1 K Ω，而負載為 9 Ω，當輸入電壓為 100V 時，其輸出電壓為 30V，求其功率增益為多少 dB？

(A)40 (B) 30 (C) 20 (D) 10

20. 如下圖稽納(理想)二極體電路，若 VS =18V，則該電路中之稽納二極體功率至少為多少 W？

(A)0.168 W (B) 0.225 W (C) 0.325 W (D) 0.400 W

21. 如下電路，若，試求 RE 為何？ (A)8.52 k Ω (B) 10.52 k Ω (C) 12.52 k Ω (D) 14.52 k Ω

22. 如下圖電路，已知、k=1 mA/ V²、，試求？ (A)2V (B) 4 V (C) 6 V (D) 8 V

23. 如下圖理想 OPA 放大器，求電流 I 為何？

(A)4 mA (B)6 mA (C)8 mA (D)10 mA

24. 共射極電晶體電路中，參數 rπ表示的意義為何？(A) 基極交流電阻 (B) 輸出電阻 (C) 順向電流比 (D) 逆向電壓比

25. 一般來說，以單級放大器於言，使 BJT 電晶體放大器與空乏型 FET 放大器的差異點，下列何者錯誤？ (A)BJT 較 FET 放大倍率高 (B) BJT 較 FET 耗電量較大 (C) FET 較 BJT 輸入阻抗高 (D) FET 較 BJT 輸出阻抗低

26. 下列何者是 PNP-BJT 電晶體進入飽和區的工作條件？ (A) (B) (C) (D)

27. 在許多小型電子裝置的輸出級都設計成開集極(Open Collector, OC)電路，下列所敍何者錯誤？ (A)可直接與其他 OC 電路相連接形成近似或閘(or gate)效應 (B) 輸出端需連接一只提升電阻至電源端才可工作 (C) 可轉換輸出電壓位準值，方便邏輯訊號連接不同電源系統 (D) 輸出級晶體若改換成 MOSFET，形成開洩極(OD)電路，效果相當

28. 一般常的三角波產生器電路，若主放大電路為一積分器電路，則迴授網路必定是下列何種電路？ (A)微分器電路 (B) 韋恩電橋電路 (C) 史密特電路 (D) 倍頻電路

29. 某 N-Channel 增強型 MOSFET 放大電路，其臨界電壓( threshold voltage ) ，參數 K = 0.4mA/V²，若電路工作於夾止區，，則轉移電導 gm 為多少？ (A)0.9 mA/V (B) 1.0 mA/V (C) 1.2 mA/V (D) 1.6 mA/V

30. 近日在功率半導體非常火紅的新興材料，除了 GaAs 之外，另一個為？ (A)碳化矽 (B) 氮化矽 (C) 碳化硒 (D) 氮化鎵

31. 若 n 為自由電子濃度大小，p 為電洞濃度大小。在半導體中，當 n=p=W，請問 W 稱為該半導體的 (A)平均濃度 (B) 共價濃度 (C) 霍爾濃度 (D) 本質濃度

32. MCU 微控制中，看門狗(Watchdog-Timer)的主要功能為何？ (A)當系統計時過長或無回應時，重設系統計時器 (B) 當中斷副程式結束返回主程式時，重設中斷旗標 (C) 當 IC 溫升過高時，主動降低系統時脈 (D) 當系統進入休眠後，重新喚醒系統計時器

33. 下列各種電路中，何種電路之直流輸入阻抗最高？ (A)移相震盪器電路 (B) 阻抗轉換器電路 (C) 儀表放大器電路 (D) 米勒(Miller)電路

34. 要產生一個震盪器電路，下列描述何者不是必要項目？ (A)總迴授的相位差滿足 2π的整數倍 (B) 總迴路增益|Aβ|≧1 (C) 總迴路增益|Aβ|相位差為零 (D) 總迴路增益|Aβ|＜1

35. 蕭特基(Schottky)二極體的特性，較一般整流二極體而言，下列描述何者錯誤？ (A)逆向偏壓較大 (B) 屬於單接面半導體材質 (C) 順向壓降較低 (D) 逆向恢復時間較短

36. 下列描述 RS-485 或稱(EIA/TIA)-485 通訊傳輸，何者錯誤？ (A)需終端電阻 (B) 使雙絞線差動傳輸 (C) 可於環型網路傳輸 (D) 屬於主/從(master/slave)多點接收通訊架構

37. 下列何者非物聯網的感知層技術？ (A)RFID 技術 (B) 感應技術 (C) 辨識技術 (D) 雲端運算技術

38. USB 3.1 Gen2 的最高傳輸速度為何？ (A)1Gb/s (B) 10Gb/s (C) 50Gb/s (D) 100Gb/s

39. 資料結構中的前序式 - + 2 * 3 1 4，計算結果為何？ (A) 0 (B) 1 (C) 2 (D) 3

40. 請模擬電腦之處理寫出下列 BASIC 程式之執行結果：
10 I=1
20 S=0
30 S=S+I
40 I=I*2
50 IF I＜32 THEN GOTO 30
60 PRINT S
70 END(A)30(B) 31(C) 32(D) 33

41. 在二元樹的拜訪順序中，先探訪左子節點，再探訪右子節點，最後探訪父節點的方法為何？ (A) 前序法 (B) 中序法 (C) 後序法 (D) 循序法

42. 第五代行動通訊技術，俗稱 5G，其優點與 4G 比較，以下描述何者錯誤？ (A)傳輸速度高達 10Gbit/s，比 4G LTE 蜂巢式網路快 100 倍 (B) 頻寬最高可達 800 MHz，比 4G LTE 高 40 倍 (C) 毫米波比微波輻射的範圍大，傳遞天線使量較少，覆蓋率較 4G 為大 (D) 5G 目前使高(大於 24GHz)、低(小於 6GHz)兩個頻段傳輸，向下可相容 4G LTE 功能

43. 下列有關 Python 程式語法的描述何者錯誤？ (A)語法相對其他高階程式語言(如：C、JAVA)較為簡單 (B) 語法同時支援「程序導向」、「物件導向」、「函數導向」 (C) 編譯簡單、執行速度快 (D) 各種函式庫豐富、應廣泛

44. 目前近場通信(NFC)應廣泛，下列功能描述何者錯誤？ (A)互通 RFID 所有應功能 (B) 快速藍芽配對 (C) 電子支付 (D) 分享 Wi-Fi 密碼

45. 下列描述區塊鍊(block chain)技術內容與應，何者錯誤？ (A)目前大多應於電子加密貨幣之儲存與交易技術 (B) 在每個區塊中都加入密碼雜湊函數，以確保其連結性 (C) 應密碼學以公開記帳方式從事網路資料不可竄改技術 (D) 可分為公有鍊與私有鍊應，以增強去中心化之目的

46. 藍芽接受器依據不同接收的距離，推出不同功率的等級，其中功率最強，接收距離最遠的是屬下列哪一個等級？ (A)Class 1 (B) Class 2 (C) Class 3 (D) Class 4

47. 目前支援樹莓派(Raspberry)的作業系統有許多種，但最原始的作業系統是由何種軟體程式修改而來？ (A)Linux (B) Android (C) iOS (D) DOS

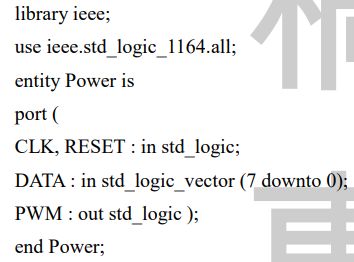

48. 下列 VHDL 硬體描述語言，由 entity 宣告可看出，此電路之 I/O 使幾隻腳位？

(A)3 (B) 9 (C) 10 (D) 11

49. 2018 年「總統盃黑客松」首度登場，吸引眾多隊伍參加。請問黑客松是什麼意思？ (A) 駭客(Hacker)群 (B) 入侵他人網路系統的競賽 (C) 程式設計的馬拉松活動 (D) 駭客(Hacker)成果發表會

50. 一般稱乙太網路所使的 8pin 雙絞線接頭為？ (A) RJ-45 (B) BNC (C) SMB (D) L9

申論題 (0)
