所屬科目：圖學

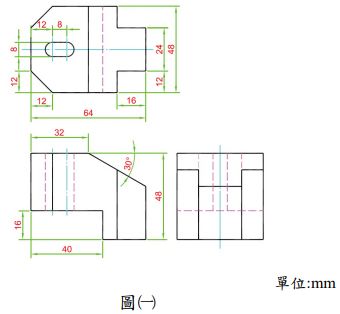

一、請繪出圖(一)三視圖之立體圖（請以等角法繪製立體圖，不須標註尺寸， 以比例 1：1 繪製）。（25 分）

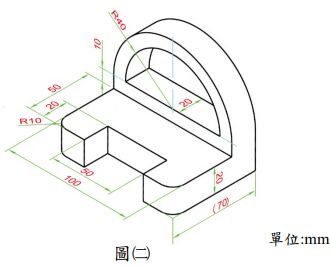

二、請繪出圖(二)立體圖之三視圖（不須標註尺寸，以比例 1：1 繪製在試卷同 一面，三視圖須依規定位置擺放）。（25 分）

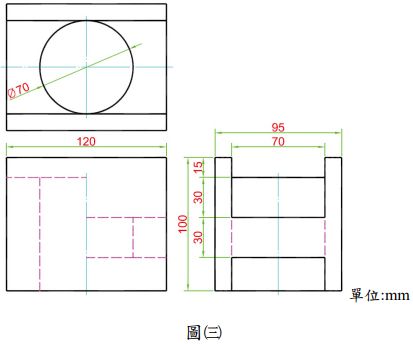

三、請繪製圖(三)之全剖視圖（請將三視圖依規定位置擺放繪在試卷同一面， 僅須在前視圖繪製全剖視圖，請標註尺寸，以比例 1：1 繪製） 。（25 分）

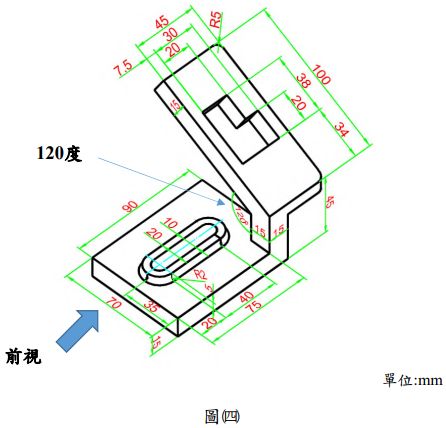

四、請繪出圖(四)立體圖之前視圖與上視圖（上下對齊） ，並在前視圖繪製斜面 之輔助視圖，須標註尺寸，以比例 1：1 繪製在試卷同一面。（25 分）
